激光管的光电二极管放大电路设计

使用thorlabs的L780P010激光管和TCLDM9管座,没有使用thorlabs适配的控制器。

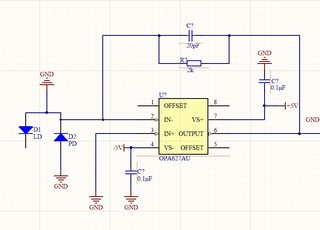

之前没有接PD引脚的时候实验都正常，把thorlabs激光管的PD信号引出来接了跨阻放大器打开激光管以后运放发热严重烧了，之后不接PD运行LD也不出光了，测试了跨阻放大电路和信号线等没有发现短路问题。后来发现是管座将PD的阴极接地，跨阻放大电路又将阴极接了地（如下图）

在网上查了下，发现已有的情况都是在公共端提供电压源或者电流源，没有这种接地的情况（如下图）

本人电路实在太差，请问各位，这种PD的阴极已经被接地的情况应该怎么对PD输出进行放大呢？或者我的分析哪里有问题啊？

已找到问题所在，首先控制器没有将PD和LD的共极引脚接地，而是将LD的阴极接地（如下图，电流源画的不太标准，就是那么个意思）

推测之前的接法导致运放过载烧了的原因是 直接将控制器提供的30mA电流注入了运放输入端，但是为什么LD也烧穿了我还没有分析明白。
这样我按照网上的这种方法（如图）进行了仿真，仿真通过，进行了实验测试也是可行的

又设计了两种放大电路（如下图），仿真都可行，再完善一下就这样啦！

——————————————————————
附上参考：https://zhuanlan.zhihu.com/p/34451180
