请请教这个电路的计算过程,输入正和输出通过电容和电阻连接的话,怎么计算,只查到单纯的电容积分电路,感谢!
电路不全
像是低通滤波电路
你搜索下,相关计算,很容易得到答案
当输入信号通过电容和电阻连接到输出时,会形成一个RC电路,其基本原理是电容器的电荷和电阻器的电流的组合作用。这种电路常见于信号传输和滤波电路中,例如低通滤波器、高通滤波器等。
假设输入信号为Vin,电容器电容为C,电阻器电阻为R,输出信号为Vout,那么根据基本电路理论,RC电路中的输出信号Vout可以通过下面的公式计算:
Vout = Vin * (1 - exp(-t / (R * C)))
其中,t表示时间,exp是指数函数,其底数为e ≈ 2.71828。这个公式也可以写成另外一个等价的形式:
Vout = Vin * (1 - e^(-t / (R * C)))
这个公式描述了在RC电路中,输出信号的变化情况,可以通过计算来确定不同输入信号下的输出波形。
具体计算的过程可以分为以下几个步骤:
根据电路的连接方式和信号特点,确定RC电路的参数,包括电容C和电阻R。
根据输入信号的特点,确定其输入值和波形,即输入信号Vin。
根据上述公式,计算输出信号Vout的数值。这个计算过程可以使用Python等编程语言实现,也可以通过电路仿真软件进行模拟。
根据需要,对输出信号进行进一步处理或分析,例如通过频谱分析或滤波操作,得到所需的信号频率或振幅信息。
需要注意的是,RC电路的输出信号不是瞬时的,而是随时间而变化的,这需要在计算或仿真过程中注意考虑。同时,电路中可能还包括其他元件或信号处理器件,这些也需要在计算过程中进行综合考虑。
根据欧姆定律和基尔霍夫电流定律列出如下方程:
这个电路常被用于一阶滤波

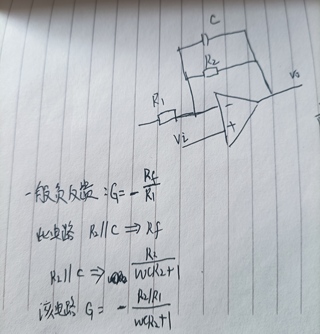

分析该电路的思路与负反馈放大电路相同,可以将本电路中的R与C的并联理解为负反馈中的Rf,都是阻抗性质的,
在一个由电容和电阻构成的电路中,电容和电阻的组合形式可能非常复杂,不过通过基本的电路分析技能,我们可以通过计算电流和电压的变化来理解这些复杂的电路。
假设电路中有一个电容和一个电阻,电容和电阻分别为C和R,电路的输入是一个电压源,输出是电容两端的电压。
在初始时刻,电容上没有电荷,电容两端的电压为0V。电压源开始提供电压,电流开始在电路中流动。根据基尔霍夫电压定律,电压源提供的电压等于电容两端的电压和电阻上产生的电压之和,即:
V = VR + VC
其中,VR是电阻上产生的电压,VC是电容两端的电压。根据欧姆定律,电阻上产生的电压为IR,其中IR是电阻上的电流,根据电流的连续性,IR等于电容两端的电流,即:
IR = IC
因此,上式可以改写为:
V = IR + IC
通过欧姆定律,电流和电压之间的关系可以表示为:
V = R * I
I = C * dV/dt
其中,dV/dt表示电容两端电压的变化率。因此,通过将这两个方程组合起来,我们可以得到:
R * I = C * dV/dt
这个方程是描述电路中电压和电流关系的微分方程,可以用来计算电容两端电压随时间的变化。
通过对这个方程进行求解,我们可以得到电容两端电压的解析表达式,从而了解电容两端电压随时间的变化规律。通常,这个方程的解是由一个指数项和一个常数项组成的,其中指数项决定了电容两端电压的快速变化,常数项表示电容两端电压的稳态值。在电容充电时,电容两端的电压随时间呈指数增长,而在电容放电时,电容两端的电压随时间呈指数衰减。
可以通过计算电容两端电压的时间响应来理解电路的性质,例如计算电路的时间常数、截止频率等等,从而对电路进行分析和设计。
要计算电容和电阻值,首先需要知道输入电压和输出电压的值。在计算机中,可以使用一种叫做Kirchhoff Voltage Law(KVL)的定律来帮助计算电容和电阻的值。
inputvoltage - ( R*current + (1/C) * current) = outputvoltage
以上公式说明,输入电压减去电阻电流乘以电阻值再加上电容电流乘以电容值的和等于输出电压。
可以在计算机中使用电路模拟软件EdSim51来计算电容和电阻的值。在EdSim51中,只需要将输入电压和输出电压的值输入到模拟电路中,即可求出电容和电阻的值。
还有一种是确定电路的结构,确定电容和电阻的值; 使用电路分析方法,求解电路的输入和输出之间的关系; 根据求解的结果,计算输入正和输出之间的电压和电流。
