PCL对梯子踏板点云处理获得踏板参数的具体步骤以及个步骤的作用

问题背景：使用PCL库对一个梯子点云进行处理获取最终梯子的各个几何参数（梯子踏板宽度、长度，相邻两梯子踏板的垂直高度），梯子点云是使用深度相机获取到的）。已使用点云滤波和分割功能获得梯子单个踏板的点云，如何获得最终的几何参数，查询资料说使用的方法有获取点云的法向量、边界提取、PCA分析、点云匹配和几何形状分析。为了获得几何参数对边界提取尚可理解，但是对法向量获取、点云匹配和几何形状分析、PCA分析并不懂。
提问：能不能告诉我对点云的法向量获取、点云匹配和几何形状分析在具体获得梯子点云操作中有什么用？还有PCA分析，我搜寻到的说是降维的作用，对点云进行投影，那么降维、投影后得到的就是二维的坐标吗，这对获取参数有什么用？如果觉得上面讲的方法比较杂，能不能告诉我从梯子踏板点云到获得踏板几何参数过程需要哪些细的步骤，其具体作用是什么？

该回答引用ChatGPT
问题1

当我们需要从点云中获取几何信息时，点云的法向量获取、点云匹配和几何形状分析都可以用来帮助实现这一目标。

点云的法向量是在点云处理和计算机视觉中经常使用的一个概念，可以帮助我们确定点云表面的方向。在获取梯子点云的几何参数时，通过对每个点的法向量进行分析，可以获得梯子表面的形状信息，比如每个踏板的倾斜角度和梯子的曲率等。

点云匹配是将两个或多个点云数据集进行匹配的过程。在梯子点云的处理中，如果获取到了多个踏板的点云，那么我们可以使用点云匹配的方法将这些点云进行匹配，从而得到完整的梯子点云数据集，再基于这个数据集获取梯子的几何参数。

几何形状分析是对点云进行统计和几何分析的一种方法，可以帮助我们确定点云的一些重要几何参数。在梯子点云处理中，通过对点云的几何形状进行分析，可以获得梯子表面的形状信息，比如每个踏板的形状、大小、位置等。

PCA分析是一种线性代数中的技术，可以帮助我们找到点云数据中的主要成分，从而更好地理解点云的几何结构和特征。在梯子点云的处理中，PCA分析可以用来提取梯子点云中的主要几何特征，比如梯子的方向和形状等。

综上所述，点云的法向量获取、点云匹配和几何形状分析以及PCA分析等方法，都可以用来帮助我们从点云数据中获取更多的几何信息，这些方法在梯子点云的处理中也都是可以使用的。
、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、
**问题2 **

PCA（Principal Component Analysis）分析的作用不仅仅是降维，还可以用于特征提取和去除噪声。在点云处理中，PCA可以通过计算点云数据的主成分来获得点云的几何形状，例如点云的方向和尺寸等信息。

具体来说，PCA可以计算出点云数据在空间中的主要方向，这些方向可以描述点云数据的几何形状，例如点云所在的平面、球体、圆柱体等。这些信息可以帮助我们确定梯子的几何参数，例如梯子的高度、宽度、长度等。

通过PCA分析，我们可以得到点云数据的主要方向，然后对点云进行投影，将点云数据映射到低维空间中。投影后得到的低维数据可以帮助我们更方便地进行后续处理，例如计算梯子的边界、提取梯子踏板等信息。

总之，PCA分析在点云处理中的作用不仅仅是降维和投影，还可以帮助我们获取点云的几何形状和特征，从而获得梯子的各个几何参数。

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、
问题3
从梯子踏板点云到获得踏板几何参数的过程大致包括以下步骤：

1、点云预处理
这一步骤主要是对原始梯子点云进行预处理，包括点云滤波和分割等操作。点云滤波是为了去除噪声点，使得后续操作更加稳定和准确。点云分割则是将原始点云分为不同的子点云，例如，将梯子单个踏板的点云分割出来。

2、点云法向量获取
这一步骤主要是为了获得点云的法向量信息，可以使用PCL库提供的NormalEstimation类来进行计算。点云法向量可以用来表征点云的表面形状和朝向，从而可以用来进行边界提取、形状分析等操作。

3、边界提取
边界提取是指从点云中提取出边界点或者边界线，这些边界信息可以用来表征梯子踏板的形状。PCL库中提供了多种边界提取方法，例如，基于曲率的边界提取、基于聚类的边界提取等。

4、PCA分析
PCA分析可以用来对点云进行降维处理，将原始的点云数据转换为新的坐标系，从而可以更加方便地进行数据分析和处理。在梯子踏板的处理中，可以将点云投影到PCA分析得到的坐标系中，从而可以更加方便地进行形状分析和几何参数的计算。

5、几何形状分析
在获得点云的法向量信息和边界信息之后，可以进行几何形状分析，例如，计算梯子踏板的长度、宽度、高度等参数。具体的计算方法可以使用PCL库提供的函数进行计算，例如，使用PCL库的getMinMax3D函数来计算点云的最小最大值，从而获得点云的长度和宽度信息。

6、点云匹配
点云匹配是指将两个或多个点云进行配准操作，使得它们在同一坐标系中对齐。在梯子踏板的处理中，可以使用点云匹配来将不同踏板的点云进行配准，从而可以获得相邻两踏板之间的高度差等信息。

回答引自chatgpt：
首先，对于点云的法向量获取，它可以帮助您获得梯子踏板的几何参数，因为它可以提供有关梯子踏板的几何信息，如梯子踏板的宽度、长度和相邻两梯子踏板的垂直高度。
其次，点云匹配和几何形状分析可以帮助您获得梯子踏板的几何参数，因为它可以提供有关梯子踏板的几何信息，如梯子踏板的宽度、长度和相邻两梯子踏板的垂直高度。
最后，PCA分析可以帮助您获得梯子踏板的几何参数，因为它可以将点云投影到二维空间，从而获得梯子踏板的几何参数，如梯子踏板的宽度、长度和相邻两梯子踏板的垂直高度。
总的来说，从梯子踏板点云到获得踏板几何参数的过程需要以下几个步骤：点云滤波和分割、法向量获取、边界提取、PCA分析、点云匹配和几何形状分析。每个步骤都有其特定的作用，可以帮助您获得梯子踏板的几何参数。

点云的法向量获取、点云匹配和几何形状分析都是点云处理中常用的方法，可以帮助获得点云的几何特征。在获取梯子点云的几何参数时，这些方法也是很有用的。以下是具体的解释：

1.法向量获取：点云中每个点都有一个法向量，它可以用来描述该点所在位置的曲率和几何特征。对于梯子点云，可以通过计算每个点的法向量，来获得梯子表面的法向量分布情况，从而得到梯子的形状和方向。

2.点云匹配：点云匹配是将两个点云进行对齐和比较的方法。对于梯子点云，可以使用点云匹配来比较不同梯子之间的几何特征，从而获得梯子的长度、宽度、高度等参数。

3.几何形状分析：几何形状分析是指对点云进行形状特征分析的方法。对于梯子点云，可以使用几何形状分析来计算梯子的面积、周长等参数。

4.PCA分析：PCA分析是一种常用的数据分析方法，可以将多维数据降维到较低的维度。对于梯子点云，可以使用PCA分析来对点云进行降维，从而减少计算量和存储空间。同时，PCA分析可以帮助获得梯子点云的主要方向和形状特征。

从梯子踏板点云到获得踏板几何参数的具体步骤可以包括以下几个步骤：

1.点云滤波和分割：对原始点云进行去噪、滤波和分割，将梯子踏板单独提取出来。

2.法向量获取：对梯子踏板点云中的每个点计算法向量。

3.边界提取：将梯子踏板点云的边界提取出来，以得到梯子踏板的宽度和长度等参数。

4.PCA分析：对梯子踏板点云进行PCA分析，以得到梯子踏板的主要方向和形状特征。

5.几何形状分析：对梯子踏板点云进行几何形状分析，以得到梯子踏板的面积和周长等参数。

对于点云的法向量获取、点云匹配和几何形状分析在梯子点云处理中的具体用途，以及 PCA 分析的作用，可以分别解释如下：

1.法向量获取：

点云的法向量可以帮助我们分析点云的表面特征和几何形状，这对于梯子点云的处理也是很有用的。通过计算每个点的法向量，可以获得梯子表面的几何信息，如梯子面的倾斜角度、平面的方向等，这些信息可以帮助我们更好地理解和分析梯子的几何形状，从而更准确地获取梯子的各种几何参数。

2.点云匹配和几何形状分析：

点云匹配和几何形状分析是在梯子点云处理中非常常用的方法。这些方法可以将多个点云进行匹配，从而获得它们之间的几何形状信息。在梯子点云处理中，我们可以将多个梯子踏板的点云进行匹配，从而获得梯子的整体几何形状信息。这些信息可以帮助我们更准确地计算梯子的各种几何参数，如梯子踏板的宽度、长度、垂直高度等。

3.PCA 分析：

PCA 分析可以将高维数据降维为低维数据，这对于点云数据的处理也是非常有用的。在梯子点云处理中，我们可以使用 PCA 分析将三维点云数据投影到二维平面上，从而更好地观察点云数据的特征。这些特征可以帮助我们更准确地计算梯子的各种几何参数，如梯子踏板的宽度、长度、垂直高度等。

从梯子踏板点云到获得踏板几何参数的具体步骤，可以大致分为以下几个步骤：

1.点云滤波和分割：

首先，需要对梯子点云进行滤波和分割，以去除噪声和将梯子点云分割成单个踏板的点云。

2.法向量获取：

通过计算每个点的法向量，获得梯子表面的几何信息。

3.点云匹配和几何形状分析：

将多个梯子踏板的点云进行匹配，从而获得梯子的整体几何形状

(1)点云滤波和分割；(2)法向量获取；(3)边界提取；(4)点云匹配；(5)PCA分析；(6)几何形状分析

使用 PCL 对梯子踏板点云进行处理以获得踏板参数时，一般需要进行以下几个步骤：
采样：对于大规模点云数据，为了提高处理效率，需要进行采样，即从原始点云中抽取一定比例的点来进行处理。

采样：对于大规模点云数据，为了提高处理效率，需要进行采样，即从原始点云中抽取一定比例的点来进行处理。

去噪：对采样后的点云进行去噪处理，通常采用统计滤波或高斯滤波等方法，去除点云中的离群点和噪声点。

分割：将点云数据分割成不同的子集，可以根据点云密度、颜色等特征进行分割，以便进一步进行处理。

模型拟合：对每个子集进行模型拟合，通常采用 RANSAC 算法，拟合出符合梯子踏板形状的参数模型。

参数提取：根据拟合的模型，提取出对应的参数，例如梯子的宽度、高度、踏板间距等。

以上步骤的作用如下：

采样可以提高点云处理的效率和减少计算量。

去噪可以去除点云中的噪声点，提高后续处理的准确性。

分割可以将点云数据分成不同的子集，方便进行模型拟合和参数提取。

模型拟合可以根据点云数据拟合出符合梯子踏板形状的参数模型。

参数提取可以根据拟合的模型，提取出对应的参数，用于后续的梯子设计和制造。

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 这篇博客: PCL：根据点云索引提取点云子集中的 3 点云子集提取代码实现 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  下面以点云重心为界，分别提取重心以下和重心以上的点云，并用不同颜色进行渲染可视化

  #include <pcl/io/pcd_io.h>
  #include <pcl/point_types.h>
  #include <pcl/common/centroid.h>
  #include <pcl/filters/extract_indices.h>
  #include <pcl/visualization/cloud_viewer.h>

  using namespace std;

  int main()
  {
  	//-------------------------- 加载点云 --------------------------
  	cout << "->正在加载点云..." << endl;
  	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>);
  	if (pcl::io::loadPCDFile("bunny.pcd", *cloud) < 0)
  	{
  		PCL_ERROR("\a->点云文件不存在！\n");
  		system("pause");
  		return -1;
  	}
  	cout << "->加载点云点数：" << cloud->points.size() << endl;
  	//========================== 加载点云 ==========================

  	//---------------------- 提取点云索引 -------------------
  	cout << "->正在提取点云索引..." << endl;
  	pcl::PointIndices pi;	///点云索引index数组
  	Eigen::Vector4f centroid_in;
  	pcl::compute3DCentroid(*cloud, centroid_in);	///计算点云重心
  	for (size_t i = 0; i < cloud->points.size(); ++i)
  	{
  		/// 提取Y坐标小于重心点的点云索引
  		if (cloud->points[i].y < centroid_in[1])
  		{
  			pi.indices.push_back(i);
  		}
  	}

  	//--------------------------------------------------------------
  	//-----------------copyPointCloud提取索引点云--------------------
  	//--------------------------------------------------------------
  	cout << "->copyPointCloud提取索引点云..." << endl;
  	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_copy(new pcl::PointCloud<pcl::PointXYZ>);
  	pcl::copyPointCloud(*cloud, pi.indices, *cloud_copy);

  	//--------------------------------------------------------------
  	//-----------------ExtractInsides提取索引点云--------------------
  	//--------------------------------------------------------------
  	cout << "->ExtractIndices提取索引点云..." << endl;
  	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_indice(new pcl::PointCloud<pcl::PointXYZ>);
  	pcl::IndicesPtr index_ptr(new vector<int>(pi.indices));/// 将自定义的pi数组进行智能指针的转换
  	pcl::ExtractIndices<pcl::PointXYZ> extract;
  	extract.setInputCloud(cloud);
  	extract.setIndices(index_ptr);
  	extract.setNegative(true);	/// 提取索引外的点云，若设置为true,则与copyPointCloud提取结果相同
  	extract.filter(*cloud_indice);

  	//--------------------------------------------------------------
  	//--------------------可视化点云索引提取结果----------------------
  	//--------------------------------------------------------------
  	cout << "->点云提取结果可视化..." << endl;
  	pcl::visualization::PCLVisualizer::Ptr viewer(new pcl::visualization::PCLVisualizer("点云索引提取结果"));
  	viewer->addPointCloud<pcl::PointXYZ>(cloud_copy, "insides cloud");
  	viewer->addPointCloud<pcl::PointXYZ>(cloud_indice, "outsides cloud");
  	viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_COLOR, 1, 0, 0, "insides cloud");
  	viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_COLOR, 0, 1, 0, "outsides cloud");

  	while (!viewer->wasStopped())
  	{
  		viewer->spinOnce(100);
  		boost::this_thread::sleep(boost::posix_time::microseconds(1000));
  	}

  	return 0;
  }

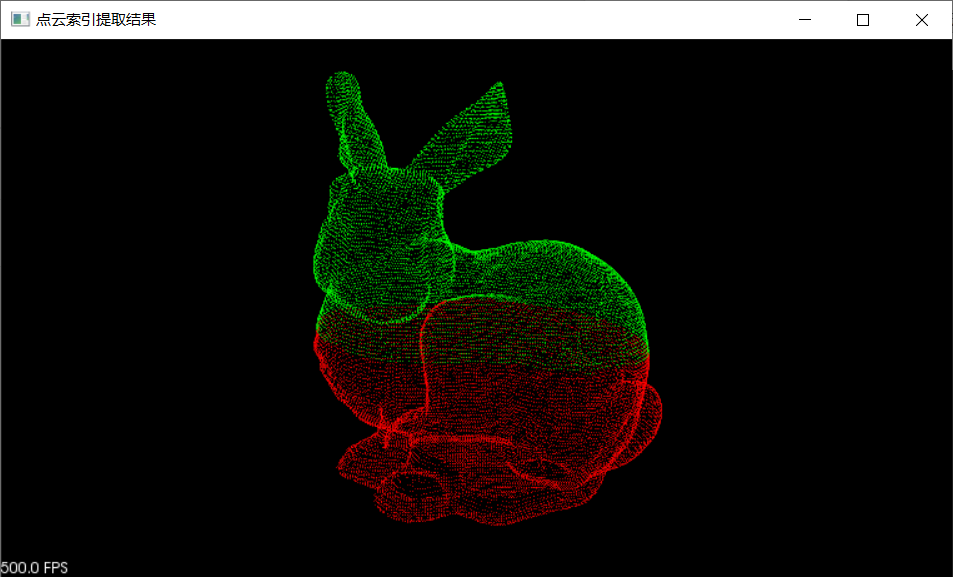

  提取结果：


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
