mxGraph(JAVA)实现cell导出为xml或者直接略过xml文件直接自定义cell的shape

mxGraph有自带的类mxStencil能实现解析xml文件，绘制模板，注册器实现该模板与名字绑定，那么怎么实现将模板输出为该格式的XML文件，或者直接不使用xml文件，直接进行模板绘制并保存

mxGraph是一个图形库，它可以通过Java代码来实现对图形的操作。
导出cell为xml文件可以使用mxCodec类的encode方法来实现，具体实现方法如下：

mxCodec codec = new mxCodec();
Node node = codec.encode(graph.getModel());
String xml = mxXmlUtils.getXml(node);

如果要直接自定义cell的形状，可以使用mxGraph的setCellStyles方法：

```java
graph.getModel().beginUpdate();
try
{
    graph.setCellStyles(mxConstants.STYLE_SHAPE, mxConstants.SHAPE_RECTANGLE, new Object[] { cell });
}
finally
{
    graph.getModel().endUpdate();
}

```

• 这篇博客: Mxgraph 使用教程（8）：mxgraph进行查看xml 和 xml回显中的 1.xml回显 准备工作 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

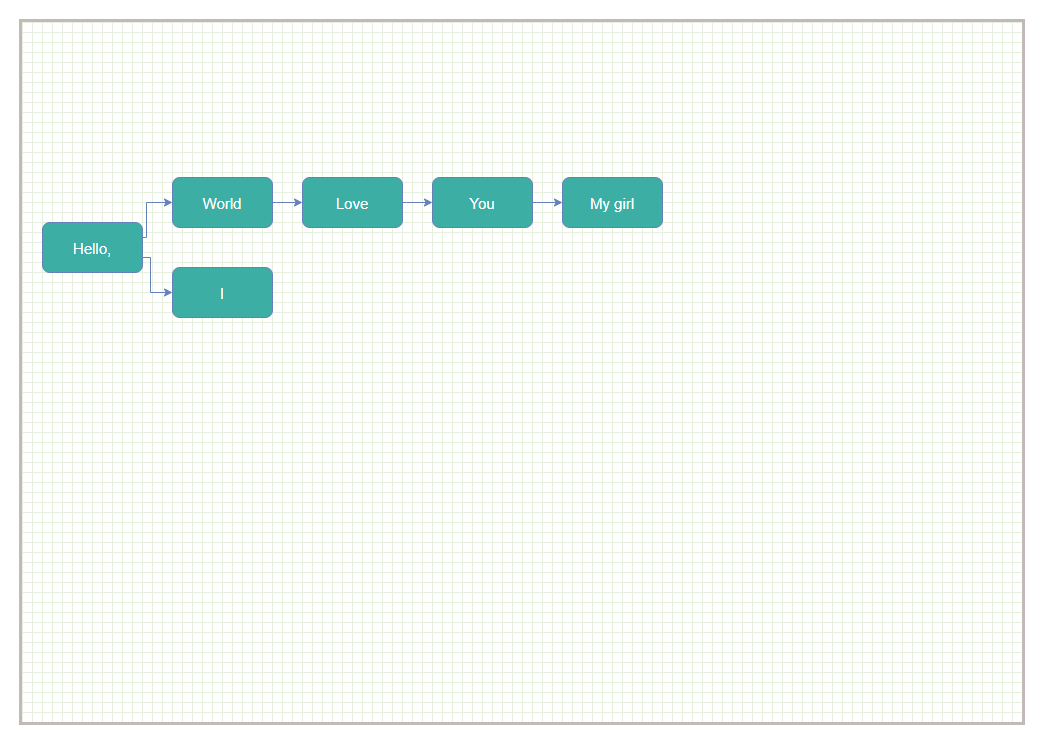

• 还是上文的教程


  • 查看mxgraph图形的xml

   //查看图形的xml
      document.body.appendChild(mxUtils.button('View XML', function()
            {
               var encoder = new mxCodec();
               var node = encoder.encode(graph.getModel());
               mxUtils.popup(mxUtils.getPrettyXml(node), true);   //以窗口的方式展示处理
            }));

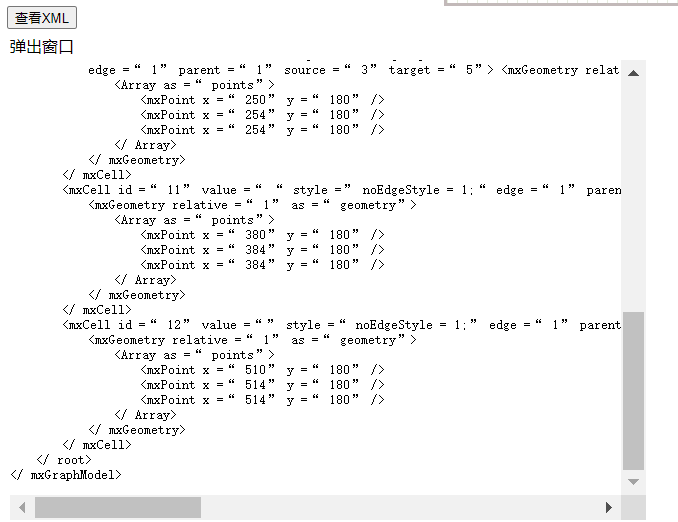

  结果展示：


  • xml回显

  var xml=
  '<mxGraphModel>                                                                                             '+
  '  <root>                                                                                                                                          '+
  '    <mxCell id="0"/>                                                                                                                              '+
  '    <mxCell id="1" parent="0"/>                                                                                                                   '+
  '    <app appId="" appName="" protocol="" ip="" port="" context="" heartBeatUrl="" id="2">                                                         '+
  '      <mxCell style="verticalLabelPosition=top;verticalAlign=bottom;shadow=1;fillColor=#FFFFFF" vertex="1" connectable="0" parent="1" type="app"> '+
  '        <mxGeometry x="100" y="320" width="20" height="40" as="geometry"/>                                                                        '+
  '      </mxCell>                                                                                                                                   '+
  '    </app>                                                                                                                                        '+
  '  </root>                                                                                                                                         '+
  '</mxGraphModel>                                                                                                                                   ';
  var doc = mxUtils.parseXml(xml);
  var codec = new mxCodec(doc);
  codec.decode(doc.documentElement, graph.getModel());


  将上面获得的xml 传入即可获得xml回显。
