基础运放电路问题，求解答!

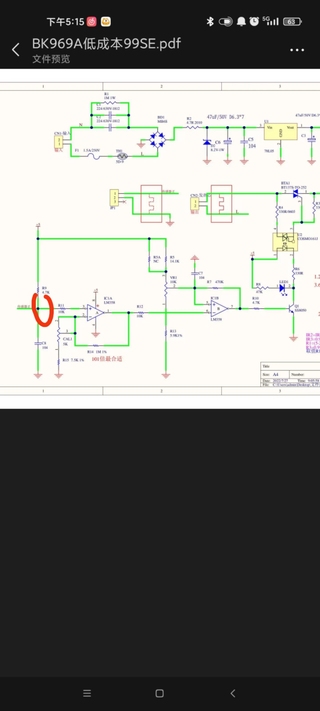

请教一下各位，左下角运放的同相输入端输入的电压是多少呢？这个5v输入有什么用？

这个温度传感器是个热敏电阻，假设这个热敏电阻的常温阻值是Rx,这个运放的输入电压可以通过R9,5v,Rx 计算出来。通过测量这个电压就可以得到传感器的温度。
这个Rx 的值是你需要知道的。
运放的输入电压就是传感器的电压 Vx = 5 * Rx /(Rx + R9)
这个 5v 就是给传感器供电的，有这个5v电压才能通过计算得到传感器的电压。

望采纳！！点击回答右侧采纳即可采纳！！！，左下角运放的同相输入端输入的电压是图中等于我给你标记这个点的电压

对于这个运放来说是5v就是参考电压，就是用来给同相输入提供电压的

从图中可以看出，后面的LM358是一个负反馈放大电路，用来对信号进行调制，这个5v电压的作用一般是提供一个输入电压的偏置，也就是在你原有的传感器信号上加上一个固定的电压值，方面后面的信号运算分析，具体的这个位置的电压值还与前面的电路有关
