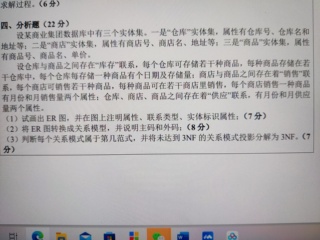

er结构图我不大了解，可以画一下给我一个参考吗，三问也需要参考一下

er结构图我不大了解，可以画一下给我一个参考吗，三问也需要参考一下

1)、以下是 ER 图的示例，请注意这仅是示例，并非所有细节都可以适用于您提出的模型：

仓库 (仓库号, 仓库名, 地址)

商店 (商店号, 商店名, 地址)

商品 (商品号, 商品名, 单价)

库存 (日期, 存储量)

销售 (月份, 月销售量)

供应 (月份, 月供应量)

仓库 --库存--> 商品

商店 --销售--> 商品

商店 --供应--> 仓库

在这张图中，实体用矩形表示，联系用菱形表示。 实体标识属性用粗体字表示，其他属性用普通字体表示。 联系类型在联系的名称后面用尖括号表示。
2）仓库（仓库号，仓库名，地址）
商店（商店号，商店名，地址）
商品（商品号，商品名，单价）
库存（仓库号，商品号，日期，存储量）
销售（商店号，商品号，月份，月销售量）
供应（仓库号，商店号，商品号，月份，月供应量）
其中，主码是指用于唯一标识关系中每一条记录的属性。在上面的例子中，仓库号、商店号、商品号在对应的关系中都是主码。

外码是指在一个关系中引用另一个关系的主码的属性。在上面的例子中，仓库号、商店号、商品号在库存、销售、供应关系中都是外码，因为它们引用了仓库、商店、商品关系的主码。

ER图（把ER模型转换为关系模式、关系范式概念
可以借鉴下
https://blog.csdn.net/maxle/article/details/122006729

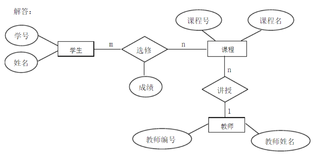

简单的选课案例ER图

一个学生可选修多门课，一门课有若干学生选修；
一个教师可讲授多门课，一门课只有一个教师讲授；
一个学生选修一门课，仅有一个成绩。
学生的属性有学号、学生姓名；教师的属性有教师编号，教师姓名；课程的属性有课程号、课程名。

1、

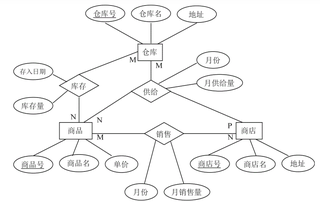

2）据转换法则， E-R图可转换成6个关系模式：
仓库（仓库号，仓库名，地址）
商店（商店号，商店名，地址）
商品（商品号，商品名，单价）
库存（仓库号，商品号，日期，存储量）
销售（商店号，商品号，月份，月销售量）
供应（仓库号，商店号，商品号，月份，月供应量）
