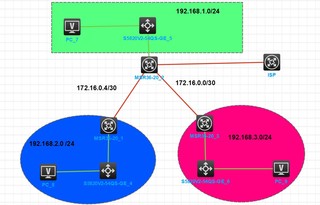

这个怎样配置静态路由？


                                                                 192.168.1.0/24
                 V
               PC_7                          S5820V2-54QS-GE5
                                              MSR36-202                                                            ISP
                                                                 172.16.0.0/30
                    172.16.0.4/30
                            MSR36-20_1                                            MSR36-20_3                  192.168.3.0/24
 192.168.2.0/24
                                                                   S5820V2-54QS-GE_6                                          PC_9
     PC_8                    S5820V2-54QS-GE4

-

参照你的架构图第一层网络范围是172段，可以在汇聚交换机搭建dhcp及定义ip:172.16.0.1，可以先设个vlan172用作172段使用，两个端口定义于172.16.0.4/30，再建一个vlan用于192.168.1.0/24号段，下面二层的交换机再划vlan进行使用192段. 再两端交换机作回执路由. 在作回执之前，先把dhcp作好。先设网关，掩码，网络段，DNS。（dhcp server）选用一个vlan网段。
第一先vlan 第二用port划端口或用端口设通过的vlan(vlan 10 to vlan 15)，第三定vlan ip (ip address 172.16.0.254 255.255.255.0)第四作路由，192交换机上写 ip route 172.16.0.0 255.255.255.0 出口地址，172交换机上写ip route 192.168.1.0 255.255.255.0 出口地址，以上是一个简易思路。如果你的交换机上面带NAT板，哪就得作转址路由了。大至的思路是这样，具体的你可以根据实际需求进行规划。作静态路由的方法有多种。也可以在每个vlan设管理地址这样用作出口地址比较方便，如果不作管理地址，也可以用网关作出口地址。
如需要具体实际路由可以再交流，根据你的实际需求规划网络拓扑结构。
