电路问题，想不明白!

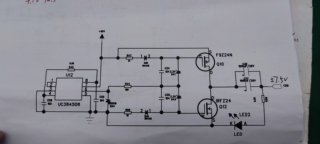

有哪位能说说这个电路是怎么把15v方波转为±7.5v的方波吗？
工作原理：
设方波低电平则R47/D38/D41/R44形成回路，电阻R47电压=15-3.3=11.7V（稳压管D41压降）稳压管似乎分压一部分可能的原因是栅极驱动电压的合理范围，栅极获得驱动电压则Q10导通给电容器充电；
设方波高电平则R44/D42/D40/R50形成回路，电阻R50电压=15-3.3=11.7V（稳压管D42压降）稳压管似乎分压一部分可能的原因是栅极驱动电压的合理范围，栅极获得驱动电压则Q12导通给电容器放电，也可以说是把电容器正端接地，因此电容器负端输出充电后的负压；
这个电路输出端由于发光二极管的存在使得放电很小因此可获得平稳方波，否则出现放电则非方波，而是有斜度的，并且输出不是一下就达到±7.5V而是有一个逐渐下降过程，从示波器可以观察到逐渐到稳态过程和时间，正确地说由于发光二极管回路的存在输出不是±7.5V而是负十几伏特正几伏特，不用发光二极管纯电阻的话才可以逐渐趋于稳定±7.5V，并且R56还需要大些如74K波形才平，并且达到稳态时间需要更长。
这个电路的缺点：2个1N4148是多余的，又不是用在交流也不是用在隔离或逻辑门，又前面产生方波芯片相当与单刀双掷开关，低电平时相当于开关投掷到地短路，高电平时相当接电源短路，因此R44相当与并联短路2个栅极回路，所以说是多余的；
D34则是危险的电路，毫无保护有可能出现烧毁电路的隐患，若维修不懂得工作原理更换不恰当的元件，极大可能造成人为故障。
如果没有二极管的话，电容右边的参考点是零电位，方波过了电容之后，就变成±7.5伏了。
一个0-15v的方波，实际就是一个正负7.5v的方波加一个7.5v的直流分量。
这个0-15v的方波经过电容后就把7.5v的直流分量给过滤掉了，剩下的就只是一个正负7.5v的方波了。
在C37电容的左侧，这个半桥电路的输出就是0 - 15V，如果占空比0.5，所以直流分量是7.5v。
因为C37隔直，去除了直流分量，在C37右侧就是-7.5V - 7.5V.
