用verilog HDL语法编写

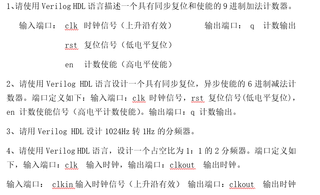

题目如下图，请完成题目，（写程序，题目如下图，请按题目要求）一共4个题

ChatGPT尝试为您解答，仅供参考
第一题
以下是使用 Verilog HDL 语言描述的 9 进制加法计数器的示例代码：

module counter (input clk, rst, en, output [2:0] q);
  // 定义输入端口 clk、rst、en 和输出端口 q
  // q 是 3 位 9 进制数
  reg [2:0] count;  // 定义寄存器 count 用于存储计数值
  always @(posedge clk)  // 在时钟上升沿时执行
  begin
    if (rst == 1'b0)  // 当复位信号 rst 为低电平时
      count <= 3'b000;  // 复位 count 为 3'b000
    else if (en == 1'b1)  // 当使能信号 en 为高电平时
      count <= count + 3'b001;  // 将 count 加上 3'b001
  end
  assign q = count;  // 将 count 的值赋给输出端口 q
endmodule

在这段代码中，我们定义了一个名为 counter 的模块，该模块具有三个输入端口 clk、rst 和 en，以及一个 3 位的输出端口 q。

在每个时钟上升沿时，我们都会检查复位信号 rst 的值。如果 rst 为低电平，则我们将计数器的值复位为 3'b000。如果 rst 为高电平，则我们会检查使能信号 en 的值。如果 en 为高电平，则我们将计数器的值加上 3'b001。最后，我们将计数器的值赋给输出端口 q。

注意，这仅是一个示例代码，并不能直接使用。您可能需要根据您的具体需求进行一些调整，例如，您可能希望在计数器到达最大值时循环计数，或者在计数器到达最小值时停止计数。

下面是一个带有循环计数功能的修改版本：

module counter (input clk, rst, en, output [2:0] q);
  reg [2:0] count;
  always @(posedge clk)
  begin
    if (rst == 1'b0)
      count <= 3'b000;
    else if (en == 1'b1)
      count <= count + 3'b001;
  end
  always @*
  begin
    if (count == 3'b111)  // 当 count 等于 3'b111 时
      count <= 3'b000;  // 将 count 复位为 3'b000
    else
      count <= count;  // 否则，保持 count 不变
      end
  assign q = count;
endmodule

在这段代码中，我们新增加了一个 always 块，在这个 always 块中，我们检查计数器的值是否等于 3'b111。如果是，则将计数器复位为 3'b000，否则将计数器保持不变。这样，计数器就可以在到达最大值后循环计数了。

第二题
下面是一个使用 Verilog HDL 语言设计的 6 进制减法计数器的示例代码：

module counter (
  input clk,
  input rst,
  input en,
  output reg [2:0] q
);
  always @(posedge clk) begin
    if (rst) begin
      q <= 3'b000;
    end else if (en) begin
      q <= q - 1;
    end
  end
endmodule

这个模块有四个端口：时钟信号端口 clk，复位信号端口 rst，使能信号端口 en，以及计数输出端口 q。计数输出端口 q 是一个 3 位的 6 进制数，所以在定义时使用了类型修饰符 reg [2:0]。

该模块中使用了一个 always 块来描述计数器的行为。这个 always 块的意思是，在每个时钟边沿（即 posedge clk）到来时，都会执行一次计数器的计数动作。

在 always 块中，使用了一个条件语句（if 语句）来处理复位信号和使能信号。如果复位信号 rst 为高电平（即为真），则计数器输出被设置为 000；否则，如果使能信号 en 为高电平（即为真），则计数器输出被减少 1。

第三题
下面是一个使用 Verilog HDL 设计 1024Hz 转 1Hz 的分频器的示例：

module divider(
  input clk_in,
  output clk_out
);

reg [10:0] counter;

always @(posedge clk_in)
begin
  counter <= counter + 1;
  if (counter == 1023) begin
    counter <= 0;
    clk_out <= ~clk_out;
  end
end

endmodule

这个分频器使用了一个 11 位计数器和一个反相器。在每个输入时钟周期的上升沿，计数器的值会加 1。如果计数器的值到达 1023，就将计数器的值重置为 0，并将输出时钟取反。这样，每当计数器计数 1024 次时，输出时钟就会输出一个脉冲。由于输入时钟频率为 1024Hz，所以输出时钟频率就是 1Hz。

请注意，这个示例只是一个简单的分频器，并没有考虑计数器溢出或其他可能导致不稳定的情况。在实际应用中，应对这些情况进行相应的处理。

第四题
下面是一个使用 Verilog HDL 语言设计的 2 分频器的示例代码：

module div2(
  input clkin,
  output reg clkout
);

reg [1:0] cnt;

always @(posedge clkin) begin
  cnt <= cnt + 1;
  if (cnt == 2'd1) begin
    clkout <= ~clkout;
    cnt <= 2'd0;
  end
end

endmodule

在这段代码中，我们使用了一个叫做 cnt 的寄存器来计数，并在每次 clkin 上升沿时将 cnt 加 1。当 cnt 等于 2'b01 时，我们将 clkout 取反（即翻转），并将 cnt 重置为 2'b00。这样，在每两个 clkin 信号之间，clkout 信号就会改变一次，从而形成了一个占空比为 1:1 的 2 分频器。

掌握思路更重要，这4个题目都很简单，知道verilog基本语法就可以自己完成
