protues示波器显示pwm波

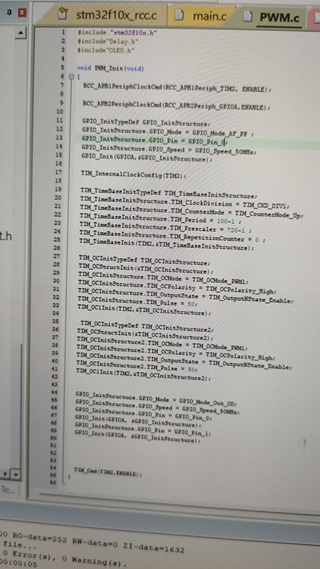

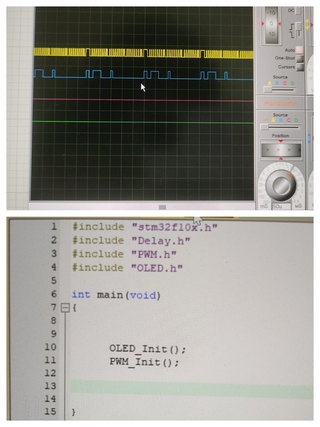

要求用protues示波器显示keil编写的输出一定占空比的pwm波程序。可是我的波形图占空比不稳定而且大小波。

参考下这个

有没有实际的示波器？可以接到实际的示波器下看看。如果是同样的现象，那么是软件的问题，否则是protues示波器的问题。
另外，可以参考野火拂晓电机开发板中的配套例程，其中就有pwm波形的一章。

你的main下面没有加个while(1),所以程序实际上是不停在重启的，当然就影响波形了

Proteus仿真STM32F103R6输出PWM波
如有帮助，望采纳
https://blog.csdn.net/u011816009/article/details/124230042
