51单片机发光二极管

发光二极管D1点亮，以1位每秒速度左移10次后，全部熄灭停留5秒，D6D7亮，以3位每秒速度移动5次后，全部点亮，不再循环。

• 你可以参考下这篇文章：用51单片机点亮一个发光二极管开始
• 除此之外, 这篇博客: 51单片机攻略—入门中的 （一）测试：点亮一个发光二极管 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


• 一个发光二极管的电流是3-10mA，应选取电阻与二极管串联保护电路，也可加锁存器模块进行模块隔离。二极管与电阻的正极接Vcc，负极接单片机I/O口，压降约1.7V左右，故应选约1K电阻。51单片机所有IO口上电之后默认为高电平，故程序控制一个I/O口为低电平即可点亮发光二极管。

  #include <reg52.h>
  sbit B1 = P1^0;
  void main(){
  	B1 = 0;
  }


  之后在keil中编译，生成 .hex 文件，再使用 stc_isp 软件将 .hex 文件烧录至单片机中，上电运行。

  板子自带的LED1被点亮

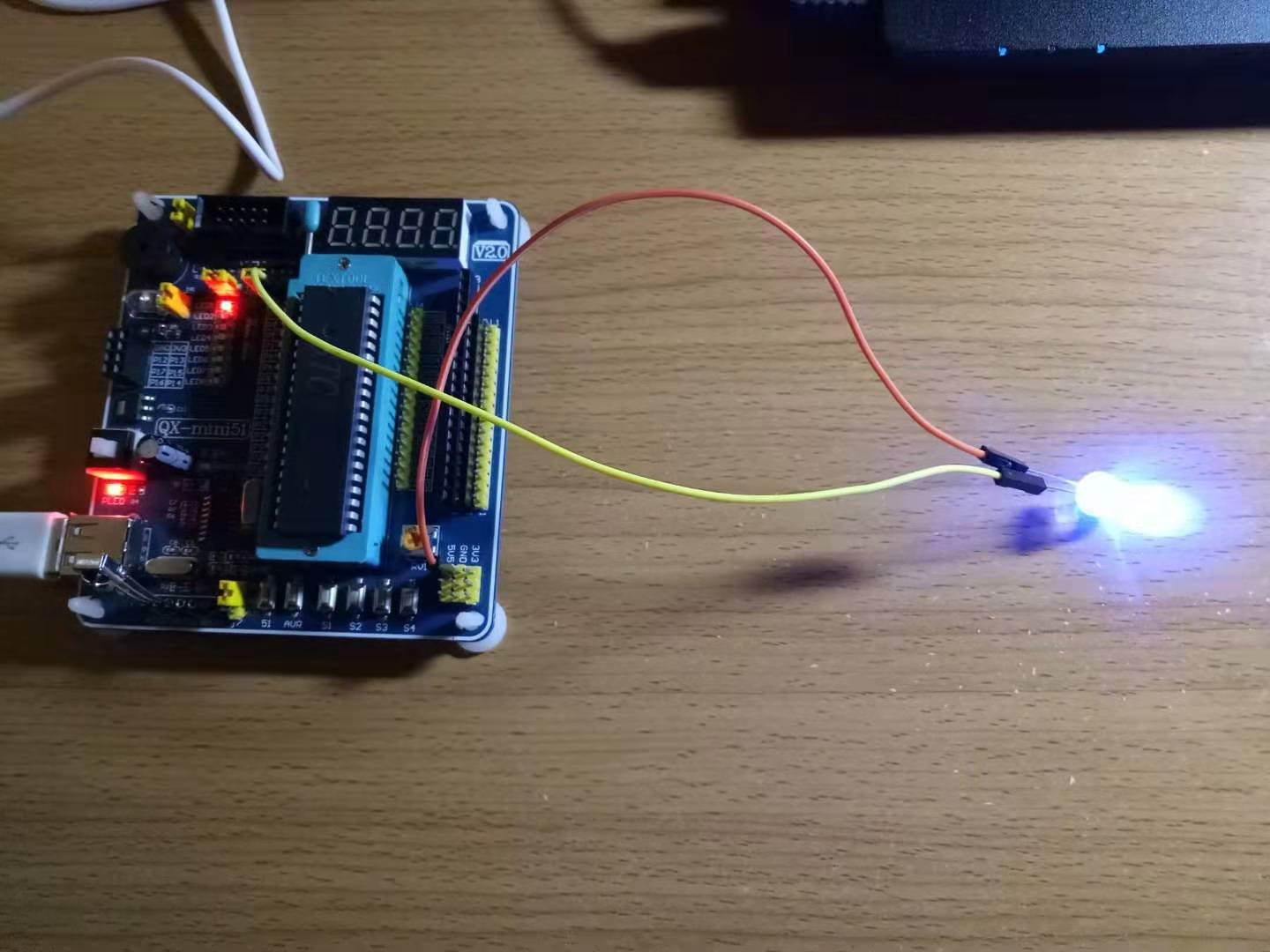

  P1^0口与Vcc外接LED点亮，测试成功！
