Multisim仿真实验

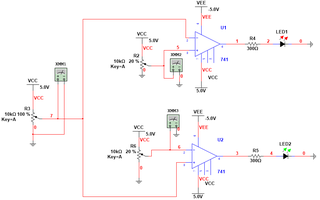

如何在电路上加蜂鸣器，然后完善一下电路，此电路为烟雾报警器
用 Multisim 完成如下的设计
设计题目1：监测报警器
1．基本要求：设计制作对环境参数实施监测和报警的报警器，具体要求如下：(1）自由选择监测的环境参数（压力、温度、烟雾等等）;(2）正常情况下，报警器输出为0;
(3）当环境参数突变时，产生声光报警信号，发光二极管发光，蜂鸣器鸣响。
2．参考元器件
741运放，电位器、二极管、三极管、蜂鸣器、电阻若干。
3．设计思路
环境参数﹣ 传感器-放大器-电压比较器-声光报警电路

在指示器部件库(lndicators)中选择Buzzer，然后选择buzzer或sonalert都可以作为蜂鸣器
