#硬件设计#PNP三级管输出设计问题

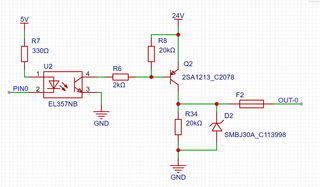

硬件设计提问：如图是我设计的PNP输出隔离电路，此电路是否存在问题？对于此电路，我在输出和地之间加了TVS二极管，请问在是否需要在三极管的下面在加一个二极管以作保护？是否还需要再加些什么进行保护？或者各位有无改进方案推荐？

可以不用 D2 保护
R34 值比较大，可以整小点，提高输出的低电平驱动能力

看你的负载是感性、容性还是阻性了，负载大小要和F2、R34和D2匹配，毕竟Q2开关的情况下，会有续流需求的

R34太大了，一般1k-10k之间，D2没有用
