⼀、引脚锁定

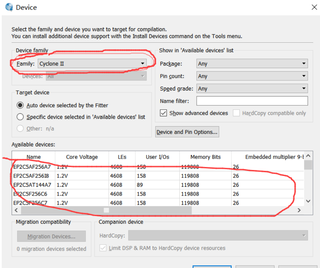

1.选择机箱
选择菜单 Assignments->Device
选择Device family和选定与实验机箱相同的设备名。
2.引脚锁定
选择菜单 Assignments->pins->Location

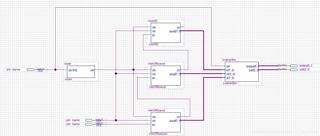

根据实验电路结构图 NO.0 和芯⽚引脚对照表, 查出 a[5…0],clk ,q[7…0] ,在核⼼芯⽚ EP3C40Q240C8 上所对应的引脚号,进⾏引脚锁定,具体如下:
输⼊输出引脚名 | 实验电路图 | 芯⽚引脚pin|
a[5]-------PIO 13-------51
a[4]-------PIO 12-------50
a[3]-------PIO 11------49
a[2]-------PIO 10------46
a[1]-------PIO 9-------45
a[0]-------PIO 8-------44
clk--------CLOCK0------152
q[7]-------PIO 31-----126
q[6]-------PIO 30-----118
q[5]-------PIO 29-----117
q[4]-------PIO 28-----114
q[3]-------PIO 27-----113
q[2]-------PIO 26-----112
q[1]-------PIO 25-----80
q[0]-------PIO 24-----78
经过以上操作: a[5…0] 锁定 键 2,1
clk 锁定 CLOCK0
q[7…0]锁定 数码管 4, 3
引脚锁定后再次编译
3.编译
使用Quartus II 13.1快速绑定引脚的方法
https://blog.csdn.net/m0_48770376/article/details/126511245
