运算放大器放的的应用

这个电路图的原理和Uo的计算求解答,纠结一上午了，模电的知识

正反馈比例放大，不好搞，虚短，虚断都不适用，不会算

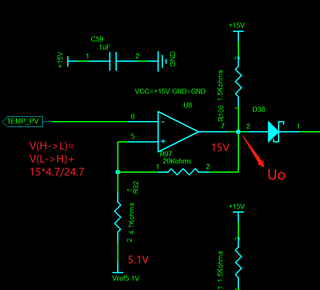

接成正反馈，实现了滞回比较器。关键是，看到正反馈，应确认Uo只有+VCC和-VCC两种情况。

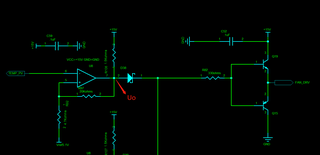

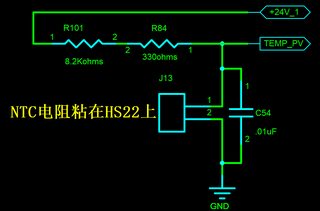

温度升高，NTC电阻分到的电压下降，小于V(L->H)时，Uo=15V，FAN_DRV=High，应该是开启了风扇。
如果此时温度降低，NTC电阻分到的电压上升，大于V(H->L)时，Uo=GND=0V，FAN_DRV=Low，风扇关闭。

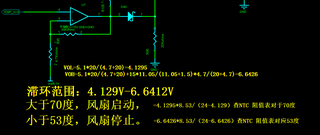

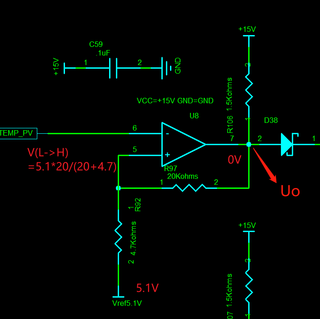

Uo电压不同，导致滞回比较器的阈值不同。具体自己算吧。。可以看到，V(L->H) < V(H->L)，应该是为了防止风扇不停地打开关闭。

算的V(H->L)不一定准，看情况可能要把上拉的1.5k也考虑进去。

https://blog.csdn.net/geek_monkey/article/details/104856225

上门限电压不知道他是如何算的
