echarts做一个效果

问题遇到的现象和发生背景

echarts 做一个效果

用代码块功能插入代码，请勿粘贴截图

我的解答思路和尝试过的方法

尝试echarts 柱状图 markpoint 但是需要引入svg我们这里不能引入那个而且文字数不一定估计不行

我想要达到的结果?

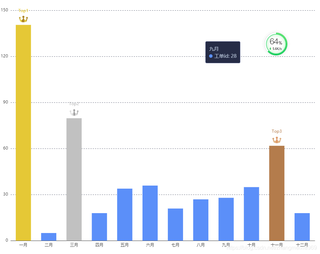

这是我想要达到的效果 图是难点有没有什么好的办法解决呢
包裹文字的块每个颜色都不一样 文字数也不确定

需要自定义markpoint svg的symbol，效果图如下：

option = {
  title: {
    text: 'Rainfall vs Evaporation',
    subtext: 'Fake Data'
  },
  tooltip: {
    trigger: 'axis'
  },
  legend: {
    data: ['Rainfall', 'Evaporation']
  },
  toolbox: {
    show: true,
    feature: {
      dataView: { show: true, readOnly: false },
      magicType: { show: true, type: ['line', 'bar'] },
      restore: { show: true },
      saveAsImage: { show: true }
    }
  },
  calculable: true,
  xAxis: [
    {
      type: 'category',
      // prettier-ignore
      data: ['Jan', 'Feb', 'Mar', 'Apr', 'May', 'Jun', 'Jul', 'Aug', 'Sep', 'Oct', 'Nov', 'Dec']
    }
  ],
  yAxis: [
    {
      type: 'value'
    }
  ],
  series: [
    {
      name: 'Rainfall',
      type: 'bar',
      data: [
        2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3
      ],
      markPoint: {
        // symbol: "path://M250 150 L150 350 L350 350 Z",// ‘circle’, ‘rect’, ‘roundRect’, ‘triangle’, ‘diamond’, ‘pin’, ‘arrow’
        symbol: "path://M0 0 L60 -60 L380 -60 L380 60 L60 60 Z",
        // symbolSize: 30,
        // symbol: 'path://m 0,0 h 48 v 20 h -30 l -6,10 l -6,-10 h -6 z', // 'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow', path://m 0,0 h 48 v 20 h -30 l -6,10 l -6,-10 h -6 z,  path://m 0,0 h 48 v 20 h -34 l -6,10 l -6,-10 h -2 z
        symbolOffset: ['65%', '0%'],
        symbolKeepAspect: true,// 如果 symbol 是 path:// 的形式，是否在缩放时保持该图形的长宽比。
        label:{
            position: "insideTop",
            distance: 4,
            formatter: function (data){
                return data.value;
            }
        },
        data: [
          { type: 'max', name: 'Max' },
          { type: 'min', name: 'Min' }
        ]
      },
      markLine: {
        data: [{ type: 'average', name: 'Avg' }]
      }
    },
    {
      name: 'Evaporation',
      type: 'bar',
      data: [
        2.6, 5.9, 9.0, 26.4, 28.7, 70.7, 175.6, 182.2, 48.7, 18.8, 6.0, 2.3
      ],
      markPoint: {
        symbol: "path://M0 0 L60 -60 L380 -60 L380 60 L60 60 Z",
        // symbolSize: 30,
        // symbol: 'path://m 0,0 h 48 v 20 h -30 l -6,10 l -6,-10 h -6 z', // 'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow', path://m 0,0 h 48 v 20 h -30 l -6,10 l -6,-10 h -6 z,  path://m 0,0 h 48 v 20 h -34 l -6,10 l -6,-10 h -2 z
        symbolOffset: ['65%', '0%'],
        symbolKeepAspect: true,// 如果 symbol 是 path:// 的形式，是否在缩放时保持该图形的长宽比。
        label:{
            position: "insideTop",
            distance: 4,
            formatter: function (data){
                return data.value;
            }
        },
        data: [
          { name: 'Max', value: 182.2, xAxis: 7, yAxis: 183 },
          { name: 'Min', value: 2.3, xAxis: 11, yAxis: 3 }
        ]
      },
      markLine: {
        data: [{ type: 'average', name: 'Avg' }]
      }
    }
  ]
};

如果有方法最好能细致一点 感谢

• 这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/7704871
• 这篇博客你也可以参考下：echarts遇到的问题解决方案
• 这篇博客也不错, 你可以看下echarts遇到的问题解决方案

参考一下

类似这样？
