xilinx 7 系列 master bpi模式加载nor flash 失败

FPGA型号 XC7K410 加载模式master bpi 异步加载
Nor Flash MT28EW01GA 使用x16bit模式

硬件连接
FPGA地址线与数据线和FLash一一对应链接

问题现象

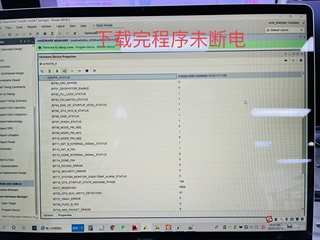

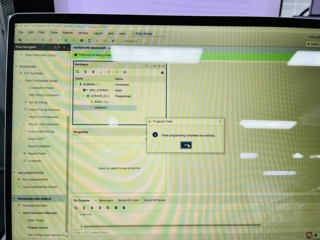

使用Jtag下载bin或mcs文件显示下载成功,但done信号未释放,此时状态寄存器只有bit13 bit14异常即未释放done.其他正常。

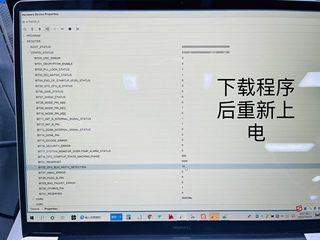

重新上下电后加载配置失败,待电源稳定后使用programb重新加载配置仍然失败


请专家指教

提供参考链接,期望对你有所帮助:https://blog.csdn.net/llm8866/article/details/123084954

已经把固件烧进去了,应该是在加载配置固件到FPGA内出问题,检查一下电路上的program信号

可以先确认下FPGA和FLASH的电平是否一致?
