解答：如何用matlab绘制三维空间球体的电场线

有朋友可以解答一下如何用matlab绘制三维空间球体的电场线吗，有偿

1 可视化方法

在MATLAB中，用于场的可视化的函数有streamline、contour、contourf、quiver。除此之外，mesh、surf、imagesc等很多函数也可以用于场的可视化，这里主要有下面四种。

函数名称 作用 调用方式
streamline 根据向量数据绘制流线图 streamline(X,Y,Z,U,V,W,startx,starty,startz)
contour 创建一个包含矩阵 Z 的等值线的等高线图 contour(X,Y,Z)
contourf 创建一个包含矩阵 Z 的等值线的填充等高线图 contourf(X,Y,Z)
quiver 将向量显示为箭头，用于向量场的可视化 quiver(x,y,u,v)
以下为官方文档中的这三种函数的示例，熟悉函数的使用。

streamline
[x,y] = meshgrid(0:0.1:1,0:0.1:1);
u = x;
v = -y;
startx = 0.1:0.1:1;
starty = ones(size(startx));
streamline(x,y,u,v,startx,starty)

Figure1-1 streamline绘图
contour
注：contourf用法和contour类似。
[X,Y,Z] = peaks;
contour(X,Y,Z,20)

Figure1-2 contour绘图
quiver
[x,y] = meshgrid(0:0.2:2,0:0.2:2);
u = cos(x).*y;
v = sin(x).*y;
quiver(x,y,u,v)

以下是代码：
clc
clear

a = 0.4; E0 = 2;
k1 = 0.05; k0 = 0.01;

[X,Y] = meshgrid(0:0.01:1);
[theta,r] = cart2pol(Y,X);
rout = r; rin = r;
rin(rin>a) = NaN; % 圆内部（设置外部为NaN）
rout(rout<a) = NaN; % 圆外部（设置内部为NaN）
Zout = -E0rout.cos(theta)+((k1-k0)/(k1+2k0))E0a^3cos(theta)./rout.^2;
Zin = -(3k0/(k1+2k0))E0rin.*cos(theta);

L1 = isnan(Zout); L2 = isnan(Zin);
Zout(L1==1) = 0; Zin(L2==1) = 0;
Z = Zout+Zin;
z = [-flip(Z);Z];
Z0 = [fliplr(z) z];

[PX,PY] = gradient(-Z0,0.05);
[x,y] = meshgrid(-1:0.01:1+0.01);
vy = 0; vx = 0.1:0.1:1;
[Vx,Vy] = meshgrid(vx,vy);

hold on
[C,h] = contourf(x,y,Z0,100);
set(h,'LineStyle','none')
M = 20;
quiver(x(M:M:end-M,M:M:end-M),y(M:M:end-M,M:M:end-M),PX(M:M:end-M,M:M:end-M),PY(M:M:end-M,M:M:end-M),1,'r');
contour(x,y,Z0,8,'b','ShowText','on');
rectangle('Position',[0-a,0-a,2a,2a],'Curvature',[1,1])
axis equal
colorbar
streamline(x,y,PX,PY,Vx,Vy);
streamline(-x,y,-PX,PY,-Vx,Vy);
streamline(x,-y,PX,-PY,Vx,-Vy);
streamline(-x,-y,-PX,-PY,-Vx,-Vy);

matlab绘制三维空间球体的电场线:

clc,clear,close all;
daotiqiudianchang
function daotiqiudianchang()
E0=1;%电场方向默认z轴
epsilon0=8.854187e-12;%真空中电常数
a=1;%导体球半径
Q=0;%导体带电量
syms r theta phi%采用球坐标
Uq=-(Q/(4*pi*a*epsilon0)+E0*r*cos(theta))+Q/(4*pi*epsilon0*r)+E0*a^3/r^2*cos(theta);%球外电势,设r=a处U=0
syms x y z%直角坐标
U=(E0*a^3*z)/(x^2 + y^2 + z^2)^(3/2) - E0*z + Q/(4*epsilon0*pi*(x^2 + y^2 + z^2)^(1/2)) - Q/(4*a*epsilon0*pi);

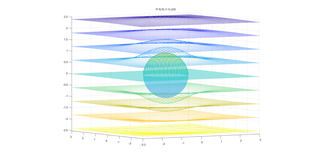

%以下是3D的电势分布
[xs,ys,zs]=sphere;
figure('Name','电势');
surf(xs,ys,zs,'FaceAlpha',.3,'EdgeColor','none');
hold on
title('外电场方向:z轴');
[x1,y1,z1]=meshgrid(-3*a:a/7:3*a,-3*a:a/30:3*a,-3*a:a/30:3*a);
U1=zeros(size(x1));
for k=1:numel(x1)
    if x1(k)^2+y1(k)^2+z1(k)^2>a^2
        %U1(k)=double(subs(U,[x,y,z],[x1(k),y1(k),z1(k)]));
        U1(k)=(E0*a^3*z1(k))/(x1(k)^2 + y1(k)^2 + z1(k)^2)^(3/2) - E0*z1(k) + Q/(4*epsilon0*pi*(x1(k)^2 + y1(k)^2 + z1(k)^2)^(1/2)) - Q/(4*a*epsilon0*pi);
    end
end
xslice=-3*a:a/7:3*a;
contourslice(x1,y1,z1,U1,xslice,[],[],9);
axis equal
hold off

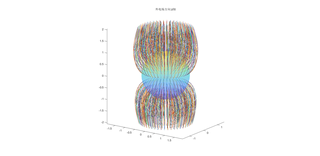

%以下是3D的电场
figure('Name','电场');
title('外电场方向:z轴');
hold on
surf(xs,ys,zs,'FaceAlpha',.3,'EdgeColor','none');
%电场线的疏密程度和电场场强有关，电场线密集的地方电场场强大
%算导体表面的电场，电场线的起始点的密集程度应与导体表面的电场成正相关
Ebiaomian=subs(diff(Uq,r),r,a);
frho=abs(Ebiaomian*sin(theta));
thetaqu=0:pi/1000:pi;
thetaquan=double(subs(frho,theta,thetaqu));
randtheta=rand(size(thetaqu));
theta2=thetaqu(randtheta*30<thetaquan);%电场线起始点的theta
phi2=0:pi/numel(theta2):2*pi-pi/numel(theta2);%电场线起始点的phi
diffr=diff(Uq,r);
difftheta=diff(Uq,theta)/r;
diffrtheta=sqrt(diffr^2+difftheta^2);
diffr1=diffr/diffrtheta;
difftheta1=difftheta/diffrtheta;
for k=theta2(1:end)
    theta3=k;
    r3=a;
    if subs(diffr,[r,theta],[r3,theta3])>0%流进
        liu=1;
    else%流出
        liu=-1;
    end
    while abs(r3(end)*cos(theta3(end)))<2*a && abs(r3(end)*sin(theta3(end)))<4*a
        r3=[r3 r3(end)+liu/20*double(subs(diffr1,[r,theta],[r3(end),theta3(end)]))];
        theta3=[theta3 theta3(end)+liu/20*double(subs(difftheta1,[r,theta],[r3(end),theta3(end)]))];
    end
    for phi3=phi2(1:end)
        x3=r3.*sin(theta3)*cos(phi3);
        y3=r3.*sin(theta3)*sin(phi3);
        z3=r3.*cos(theta3);
        plot3(x3,y3,z3);
    end
end
axis equal
view(3);
hold off
end
