MCU+WIFI模块

MCU+WIFI模块（uart接口）

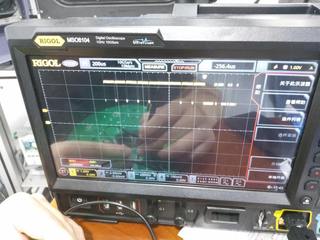

我这边MCU独立可自有 输出数（如图

）

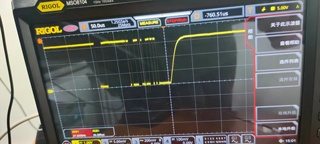

但是接上wifi 无线模块后（如图）

TX端电压低电平为2v左右，我大底按WiFi模块规格书设计的

（规格书中的电路）

（这是我的电路）
仪表单独输出uart没问题（已拿示波器验证），无线模块单独也验证过了也没问题，接在一起怎么回事？有思路吗？

感觉像是俩输出碰在一起了，不会是MCU 和 WIFI 的 TXD 接一起了吧，应该是交叉连接吧。
MCU--------WIFI
TXD--------RXD
RXD--------TXD
你需要查看WIFI 的手册确认一下

除了楼上说的线接反了外，你查下WIFI模块的手册，我记得很多无线产品都是用3.6V电平的，看图你MCU是5V的

除了楼上说的电平匹配，可以试试加上拉，一般来说TX、RX这些芯片端多为开漏输出，部分芯片内部会集成上拉，这个你要看看手册确认一下了

tx不加下拉低电平是什么状态？感觉还是TX端管脚的配置的模式不太对
