AD中两个引脚之间出现了一个斜着的电容标志

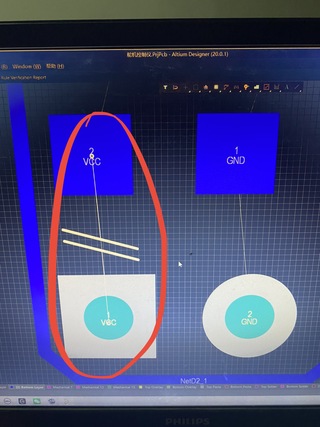

我在pcb设计中对原件自动布线之后，两个引脚之间出现了一个电容标志，我原以为自动布线没有布好，所以把原线路删除，手动布了一次，但问题没有解决，想问一下这个电容标志代表什么意思

间距问题，实际不符合你的RULE.看下下面的链接
https://blog.csdn.net/sky_Buddha/article/details/105285363?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522165960234316782184685581%2522%252C%2522scm%2522%253A%252220140713.130102334..%2522%257D&request_id=165960234316782184685581&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduend~default-1-105285363-null-null.142^v39^control&utm_term=ad%E7%9A%84DRC&spm=1018.2226.3001.4187

有飞线或者同信号的线没有连接。
