防火墙双运营商链路冗余怎么配置？

我们单位有联通和移动两条通信线路，华为USG6000防火墙是出口设备（有两台需要做双机热备）。
前期人员将联通视为主线路接入到了主防火墙设备。移动视为备线路接入到了备防火墙设备。
主防火墙根据联通的IP做了NAT端口映射的转换，备防火墙根据移动的IP做了NAT端口映射的转换。
实际情况：只有联通的主线路可以使用，移动的几年了一直没有用到。
现在的需求是
1、解决主备防火墙的高可用性，实现双机热备功能。
2、当一条线路断掉时，不影响业务。
还有另外一个问题：一个域名可以解析为两个IP地址吗？


一、两台防火墙配置VRRP，主备模式
[FW1]vlan 100

[FW1]int g1/0/3

[FW1-GigabitEthernet1/0/3]portswitch //默认是L3接口，开启L2功能

[FW1-GigabitEthernet1/0/3]p l t //端口配置为trunk模式

[FW1-GigabitEthernet1/0/3]p t a v a //放行所有VLAN

[FW1-GigabitEthernet1/0/3]q

[FW1]int vlan 100

[FW1-Vlanif100]ip ad 192.168.100.11 24

[FW1-Vlanif100]vrrp vrid 1 virtual-ip 192.168.100.254 active //加入VGMP组，FW1为主

[FW1]firewall zone dmz //vlan100是放服务器的，所以划到dmz区域

[FW1-zone-dmz]add int vlan 100

[FW1-zone-dmz]q

FW2的配置就两处不同：

[FW2-Vlanif100]ip add 192.168.100.12 24

[FW2-Vlanif100]vrrp vrid 1 virtual-ip 192.168.100.254 standby //加入VGMP组，FW2为备

Display vrrp，查看vrrp配置是否正确：

二、防火墙配置上行链路
1、FW1配置PPPOE拨号：

interface Dialer0

link-protocol ppp

ppp chap user test

ppp chap password cipher huawei

mtu 1400

ip address ppp-negotiate

dialer user test

dialer bundle 1

dialer-group 1

firewall zone untrust

add interface Dialer 0

dialer-rule 1 ip permit

ip route-static 0.0.0.0 0 Dialer 0 //配置默认路由，PPPOE拨号的，没有固定的下一跳地址

2、FW2配置固定IP：

[FW2]int g1/0/2

[FW2-GigabitEthernet1/0/0]ip add 202.2.2.2 24

[FW2-GigabitEthernet1/0/0]q

[FW2]firewall zone untrust

[FW2-zone-untrust]add int g1/0/2

[FW2-zone-untrust]q

[FW2]ip route-static 0.0.0.0 0 202.2.2.1 //配置默认路由，下一跳是路由器接口IP

外部链路虽然配置好了，但是没有安全策略放行，是不能上网的。

三、防火墙配置下行链路
1、FW1的配置：

[FW1]vlan 111

[FW1]int vlan 111

[FW1-Vlanif111]ip add 172.16.111.11 24

[FW1-Vlanif111]ser ping permit

[FW1-Vlanif111]q

[FW1]firewall zone trust

[FW1-zone-trust]add int vlan 111

[FW1-zone-trust]q

[FW1]ospf router-id 172.1.1.11

[FW1-ospf-1]area 0

[FW1-ospf-1-area-0.0.0.0]net 192.168.100.11 0.0.0.0

[FW1-ospf-1-area-0.0.0.0]net 172.16.111.11 0.0.0.0

[FW1-ospf-1-area-0.0.0.0]q

2、FW2的配置：

[FW2]vlan 112

[FW2]int vlan 112

[FW2-Vlanif112]ip add 172.16.112.12 24

[FW2-Vlanif112]ser ping permit

[FW2-Vlanif112]q

[FW2]firewall zone trust

[FW2-zone-trust]add int vlan 112

[FW2-zone-trust]q

[FW2]ospf router-id 172.1.1.12

[FW2-ospf-1]area 0

[FW2-ospf-1-area-0.0.0.0]net 192.168.100.12 0.0.0.0

[FW2-ospf-1-area-0.0.0.0]net 172.16.112.12 0.0.0.0

[FW2-ospf-1-area-0.0.0.0]q

下面的核心交换机还没配置，这个时候，OSFP是起不来的，不急于查看。现在可以配置两台防火墙的心跳线了：

[FW1]int g1/0/0

[FW1-GigabitEthernet1/0/0]ip add 10.1.12.1 24

[FW1-GigabitEthernet1/0/0]q

[FW1]firewall zone trust

[FW1-zone-trust]undo add int g1/0/0

[FW1-zone-trust]q

[FW1]firewall zone dmz

[FW1-zone-dmz]add int g1/0/0

[FW1-zone-dmz]q

其实心跳线接口可以放在trunst区域，当然要放在DMZ区域也无可厚非。

[FW2]int g1/0/0

[FW2-GigabitEthernet1/0/0]ip add 10.1.12.2 24

[FW2-GigabitEthernet1/0/0]q

[FW2]firewall zone trust

[FW2-zone-trust]undo add interface g1/0/0

[FW2-zone-trust]q

[FW2]firewall zone dmz

[FW2-zone-dmz]add int g1/0/0

[FW2-zone-dmz]q

指定hrp链路，设置参数heartbeat-only，指定该备份通道只用于传输HRP控制协商报文，不备份连接状态，保证双机状态的稳定。

[FW1]hrp interface g1/0/0 remote 10.1.12.2 heartbeat-only

[FW2]hrp interface g1/0/0 remote 10.1.12.1 heartbeat-only

[FW2]hrp standby-device //设置FW2为备份设备

在hrp主设备上定义相关参数：

[FW1]hrp standby config enable //备用设备也可以参与配置。 默认standy设备不可以自行管理，必须从master设备同步配置

[FW1]hrp auto-sync config //开启配置命令和会话的自动同步，这个同步是相互的

[FW1]hrp mirror session enable //设置session的快速备份

[FW1]hrp timer hello 1000 //心跳线keepalive周期1sec，单位msec，默认就是1s一次

[FW1]hrp preempt delay 60 //如果Master设备故障恢复，需要保持60sec才可以恢复成Master身份，防止频繁震荡

[FW1]hrp preempt //开启恢复抢占

参数定义完成后，两端开启HRP

[FW1]hrp enable

[FW2]hrp enable


一个域名只能一个ip
双机热备，移动联通都得先接同一台防火墙？

可以实现，没必要做主备模式的防火墙，一个专线连接一个防火墙，nat所有地址都做，核心交换机是两台吗，如果是做vrrp，vrrp切换探测专线地址网关

不可以

1、可以，规划见如下拓扑图：需要在互联网线路和防火墙之间加入二层交换机，为了避免单点故障，需要联通和电信线路各接1个。


2、一个域名支持解析到多个IP，可以配置多条A记录解析。

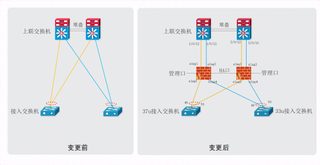

您好！参考一下下图，上联直接：
1、解决主备防火墙的高可用性，实现双机热备功能。
做HA和主主（或主备）模式

2、当一条线路断掉时，不影响业务。
透明桥模式下，多搭一组上联的桥，防火墙上联口做好配置就行，平时把移动的端口down掉，联通的出问题就把该端口down掉，然后启用移动的端口

3、还有另外一个问题：一个域名可以解析为两个IP地址吗？
可以的，只要防火墙支持浮动IP就可以一个IP管理主备防火墙，这个需要问供应商了。
