网络科学导论习题 网络规划

某大型科研企业有员工约2000人，三栋办公楼和3个中试基地（建筑物之间距离不超过500米），均位一个科技园区内。公司分为8个部门，每部门员工人数在50-400人之间。假设你是该公司的网络运维人员，请协助规划以下内容：
请设计该公司网络架构（用VISIO或其它工具画出），并用文字描述设计的理由。要求说明每个子网的组网方式、传输介质及主要的设备等。
请协助公司内部网络地址分配方案，要求为每个部门分配一个子网，请规划好每个部门IP地址及子网掩码设计方案。
求网络构架方案

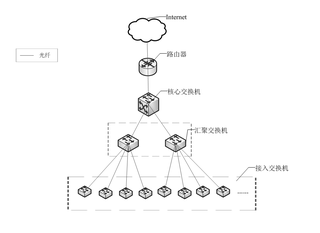

一般这种题都是三层架构，核心层、汇聚层、接入层
每栋楼接入到汇聚层，三栋楼设一个核心层， 楼层设接入层，上联汇聚下联接入
核心交换机、汇聚交换机、接入交换机均使用光纤连接，核心到汇聚根据距离长短选择单模或多模光纤，不超过500米可选用多模
接入层到桌面一般选择使用双绞线，一般六类线即可
设备选型
核心层：选择核心交换机，三层及以上
汇聚层：三层汇聚交换机主要是做acl限定，网络路由
接入层：提供高速接入，底层的Mac地址与ip地址绑定，VLAN的限制等
然后就是ip地址划分

1、这个题目里面问题是2个，实际上你需要做三方面的考虑。问题1可以拆分为2个问题楼宇之间的组网，楼宇内部局域网。
冰山的回答基本上已经解答了楼宇内部局域网的规划；大白求饶的回答也基本回答了部门子网规划的问题。你要自己理解透彻两位的回答，自己吸收消化。

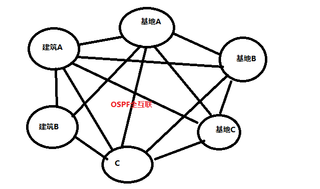

2、你还需要考虑楼宇之间的通信。楼宇之间可以使用路由器或者三层交换机（带光模块），使用多模光纤实现连接，配置OSPF全互联，实现楼宇之间的动态路由。路由器之间每个互联线路你还需要规划一段/30位的互联地址。

核心交换机一个，做HA；汇聚采用四台支持48光口的放置于办公楼和基地，上下联做链路聚合；接入采用42台支持4光口和48电口的（上联用口，下联用电口），组网划分部分自己添加说明，2000划分成8个IP资源池。

（1）大楼间，楼层间都是光纤连接，每个大楼设置核心交换机，每个楼层设置汇聚交换机。
（2）因为要分8个部门子网，所以需要每个部门一个交换机（建议带路由功能），实现向上汇聚。
（3）以C类子网络划分为基础来分配各个部门的子网，因为有个别部门人数超过400人，所以实际分配的网络不是标准的C类子网，考虑余量和统一，如为每个部门分配
168.0.0/23,192.168.2.0/23,192.168.4.0/23,192.168.6.0/23,192.168.8.0/23,192.168.10.0/23,192.168.12.0/23,192.168.14.0/23,等网络。
这样每个子网完全满足最大400用户需求，实际可以提供的IP数量为510个/子网。
