本人用VCS+XA进行混仿,顶层为verilog top,子模块用的spice,子模块中有着多个层次

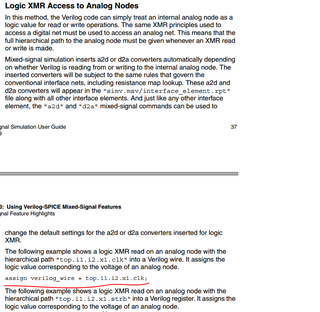

参考手册格式定义访问模拟模块中的某个节点,如下图手册所示
test.v文件为最顶层文件,其中include:host.v和xdut.v文件
host.v文件主要是用来集成task,模拟用户端向xdut发送指令数据
本人在顶层host.v文件中写是:
assign secsi0 = test.xdut.xicenter.xitmblk.tsecsi0;
运行报错log如下:
Error-[XMRE] Cross-module reference resolution error
Error found while trying to resolve cross-module reference
token 'xIcenter'. Originating module 'host', first module hit 'test'.
Source info: assign secsi0 = test.xdut.xicenter.xitmblk.tsecsi0;
本人尝试过:
1、test.xdut.xicenter.xitmblk.tsecsi0,层次上例化名替换成module名,没有用
2、模拟线路上将信号tsecsi0这个信号引到xdut这一层,然后改成assign secsi0 = test.xdut.tsecsi0,虽然不报错了,但是很麻烦,很多想看的深层次的节点需要一个个的从模拟线路底层拉出来。
个人分析猜想:
模拟模块是不是只能打到一层的节点,更深的层次达不到?按照手册的格式top.i1.i2.x1.clk,这里i开头的表示是数字模块的层测,x开头表示模拟模块的层,只有1层。
而我的,xicenter.xitmblk都是xdut模拟块更深的层次
望有精通的指点一下,解惑一下,该如何打到更深的模拟节点呢?
