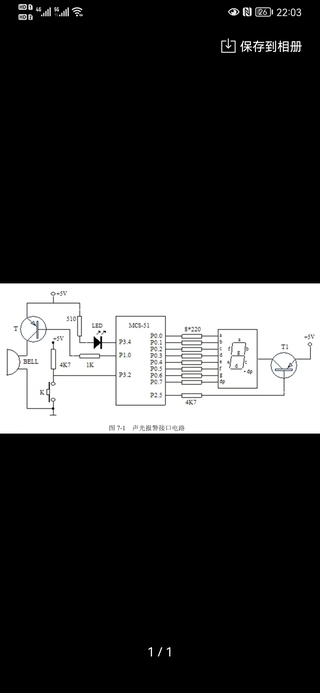

硬件接口电路如图7-1所示,在P0口外接一个共阳极LED数码管,在P1.0接一个LED发光管,在P1.1接一个蜂鸣器;在P3口的P3.2外接1个按键开关,编写程序,单片机复位后,数码管开始从0~9循环显示计数,间隔时间1秒,当按键按下后,触发一次外部中断,在中断处理中使数码管停止计数,使P1.0的LED闪烁,P1.1的蜂鸣器发声,实现声光报警,报警时间5秒,之后退出中断状态恢复数码管计数显示。
功能简单,但是写起来还是挺烦,给你个大概思路吧
1,定义一个标志,表示当前是否处于中断状态
2,定时器开启周期1ms的中断。中断里设置几个变量计数,一个计算秒,用来控制数码管数值切换,一个用来控制LED闪烁
3,外部中断触发后,设置中断状态标志。
4,定时器中断里,根据当前是否处于按键中断状态,分别处理数码管显示,LED闪烁,蜂鸣器IO。
