仿真电路设计，要求写出设计思路，电路图

设计一个16路循环电路。具体要求如下：
1．该彩灯电路至少包括两种闪烁样式，样式可以手动选择，使用发光二极管作为彩灯。2．该彩灯电路具有复位端，当复位功能有效时彩灯全部熄灭，否则循环显示某个样式。
3采用555定时器产生彩灯闪烁所需1Hz的频率信号。
4．使用数码管显示彩灯闪烁样式的编号，如1、2，复位时编号为0。

你好，我是有问必答小助手，非常抱歉，本次您提出的有问必答问题，技术专家团超时未为您做出解答


本次提问扣除的有问必答次数，已经为您补发到账户，我们后续会持续优化，扩大我们的服务范围，为您带来更好地服务。

1题目分析
我们设计的流水灯实际上是主要使用一个741JS191,两个74LS5138,和-一个555定时器这四个芯片对16个LED进行控制，产生循环控制的效果。
2题目设计
用附加电容、电阻把555定时器接成-多谐震荡器,产生脉冲信号。两个74LS138扩展成4-16线译码器，与LED向接。74LS191 作为计数器。

3、设计原理

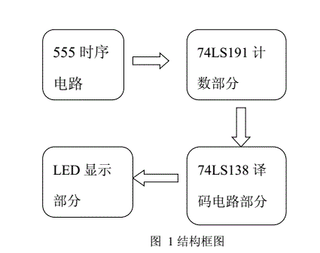

设计彩灯循环控制电路，要求该电路彩灯循环显示频率快慢可调，控制器具有多路输出。该电路由555定时器、74LS191 计数器和138译码器组成。74LS191计数器的时钟信号由555振荡电路提供。计数器输出信号输人至138译码器，由138译码,根据计数器输出不同的计数结果，即可控制138译码器译码得到不同的输出信号，决定彩灯的循环变化。显然,不同的计数器与译码器电路，得到的是不同的彩灯循环控制结果。若译码器不变,在计数器的控制端输入不同的控制信号，进行不同的计数，则在输出端可见不同的彩灯循环输出。
https://max.book118.com/html/2021/0728/6140011155003221.shtm
