#数字电路#的设计问题

本人大二，刚学完数字电路，想解决下面的问题，发现自己的知识面不够，想问问大家这种要怎么设计，或者建议用什么芯片。

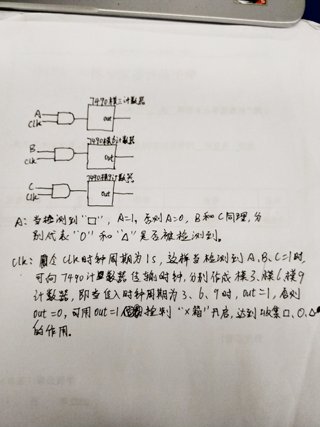

大二的话，这个电路可以理解吧，用这个就可以了

从实用角度来说，用单片机是最方便最灵活的，也就几十行代码的事情。
如果只是为了做题，可以考虑先用HDL语言实现这个功能，通过综合后可以得到一个逻辑电路图。
如果单纯地从数字电路开始做，那是有点难度的，实际上你相当于人工去做了HDL语言综合软件的事情。

以下是我的一点想法，仅用数字电路知识：

这个要先确定你是要用纯数字电路，还是用可编程的，比如DSP或者单片机。
a、如果用可编程的，那输入输出点对应起来，输入信号主要有：形状判断结果，3个，输出信号主要有：三种形状的各自开关，然后按标准电路接好，输送带可以单独控制，定时器，计数器都可以通过编程实现。
b、如果是纯数字电路，那就要考虑以下情况了：1、形状判断，输出3种或者4种（其他一种）信号，可用编码器实现；2、输送带最多会有9个物体，那么每个物体都需要给他配套1个定时器或者计数器，无法共用，而且定时或者计数结果都有3种，要么设计成可调节的定时器或计数器，通过形状判断给定定时或者计数的值，可以与形状判断的编码器对接，这样需要9个定时器或者计数器。要么控制形状判断直接选择对应的定时或者计数，那么需要27个9个定时器或者计数器。3、还需要一个累加器，从1开始累加到9，对应输送带上的9个物体，第10个物体重新开始计数累加。
以上两种方法仅供参考，建议使用可编程控制，哈
