1602显示屏只显示两行黑块
这是代码
//
// 1602液晶写命令函数,cmd就是要写入的命令
//
void LcdWriteCmd(uchar cmd)
{
LcdRs_P = 0;
LcdRw_P = 0;
LcdEn_P = 0;
P0=cmd;
LcdEn_P = 1;
DelayMs(5);
LcdEn_P = 0;
DelayMs(5);
}
//
// 1602液晶写数据函数,dat就是要写入的数据
//
void LcdWriteData(uchar dat)
{
LcdRs_P = 1;
LcdRw_P = 0;
LcdEn_P = 0;
P0=dat;
LcdEn_P = 1;
DelayMs(5);
LcdEn_P = 0;
DelayMs(5);
}
//
// 液晶光标定位函数
//
void LcdGotoXY(uchar line,uchar column)
{
// 第一行
if(line==0)
LcdWriteCmd(0x80+column);
// 第二行
if(line==1)
LcdWriteCmd(0x80+0x40+column);
}
//
// 液晶输出字符串函数
//
void LcdPrintStr(uchar *str)
{
while(*str!='\0')
LcdWriteData(*str++);
}
//
// 液晶输出数字
//
void LcdPrintNum(uint num)
{
LcdWriteData(num/100+0x30); // 百位
LcdWriteData(num%100/10+0x30); // 十位
LcdWriteData(num%10+0x30); // 个位
}
//
// 1602液晶功能初始化
//
void LcdInit()
{
LcdWriteCmd(0x38); // 162显示,57点阵,8位数据口
LcdWriteCmd(0x0C); // 开显示,不显示光标
LcdWriteCmd(0x06); // 地址加1,当写入数据后光标右移
LcdWriteCmd(0x01); // 清屏
}
//
// 1602液晶显示内容初始化
//
void LcdShowInit()
{
LcdGotoXY(0,0); // 定位到第0行第0列
LcdPrintStr("L: R: "); // 第0行显示“ U ”
LcdGotoXY(1,0); // 定位到第1行第0列
LcdPrintStr("D: "); // 第1行显示“ L D R ”
}
void time_init()
{
EA = 1; //开总中断
TMOD = 0X01; //定时器0、定时器1工作方式1
ET0 = 1; //开定时器0中断
TR0 = 1; //允许定时器0定时
}

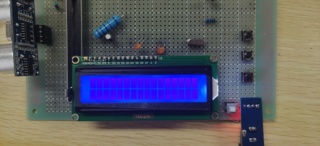

仿真没有问题,但是焊接之后显示屏只显示两行黑块,不显示字符,这是怎么回事
电位器调节了嘛
