需要理解8位运算器并其通过波形图验证
在做实验报告，跟着实验报告书做出了8位运算器但看不懂代码和波形图，希望简单解释一下其工作原理和波形图的使用
实验代码如下：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;

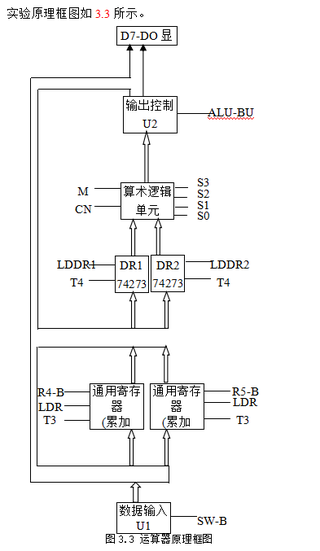

entity exp_r_alu is
port( clk :in std_logic;
sw_bus,r4_bus,r5_bus,alu_bus :in std_logic;
lddr1,lddr2,ldr4,ldr5 :in std_logic;
m,cn :in std_logic;
s :in std_logic_vector(3 downto 0);
k :in std_logic_vector(7 downto 0);
d :inout std_logic_vector(7 downto 0) );
end exp_r_alu;
architecture rtl of exp_r_alu is
signal dr1,dr2,r4,r5,aluout,bus_reg:std_logic_vector(7 downto 0);
signal sel:std_logic_vector(5 downto 0);
begin
ldreg:process(clk,lddr1,lddr2,ldr4,ldr5,bus_reg)
begin
if clk'event and clk='1' then
if lddr1='1' then dr1<=bus_reg;
elsif lddr2='1' then dr2<=bus_reg;
elsif ldr4='1' then r4<=bus_reg;
elsif ldr5='1' then r5<=bus_reg;
end if;
end if;
end process;

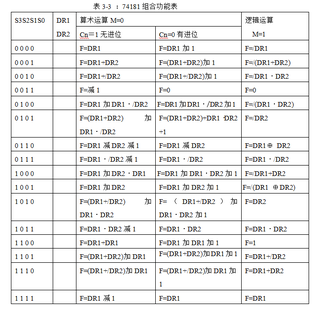

alu:process(m,cn,s,dr1,dr2,sel,aluout)
begin
sel<=m & cn & s;
case sel is
when "000000" => aluout<=dr1+1;
when "010000" => aluout<=dr1;
when "100000" => aluout<=not dr1;
when "000001" => aluout<=(dr1 or dr2)+1;
when "010001" => aluout<=dr1 or dr2;
when "100001" => aluout<=not(dr1 or dr2);
when "000010" => aluout<=(dr1 or (not dr2))+1;
when "010010" => aluout<=dr1 or (not dr2);
when "100010" => aluout<=(not dr1)and dr2;
when "000011" => aluout<=x"00";
when "010011" => aluout<=aluout-1;
when "100011" => aluout<=x"00";
when "000100" => aluout<=dr1+(dr1 and (not dr2))+1;
when "010100" => aluout<=dr1+(dr1 and (not dr2));
when "100100" => aluout<=not (dr1 and dr2);
when "000101" => aluout<=((dr1 or dr2 or dr1) and dr2) or x"01";
when "010101" => aluout<=(dr1 or dr2)+(dr1 and(not dr2));
when "100101" => aluout<=not dr2;
when "000110" => aluout<=dr1-dr2;
when "010110" => aluout<=dr1-dr2-1;
when "100110" => aluout<=dr1 xor dr2;
when "000111" => aluout<=dr1 and(not dr2);
when "010111" => aluout<=(dr1 and (not dr2))-1;
when "100111" => aluout<=dr1 and(not dr2);
when "001000" => aluout<=dr1+(dr1 and dr2)+1;
when "011000" => aluout<=dr1+(dr1 and dr2);
when "101000" => aluout<=(not dr1)or dr2;
when "001001" => aluout<=dr1+dr2+1;
when "011001" => aluout<=dr1+dr2;
when "101001" => aluout<=dr1 xnor dr2;
when "001010" => aluout<=(dr1 or(not dr2))+(dr1 and dr2)+1;
when "011010" => aluout<=(dr1 or(not dr2))+(dr1 and dr2);
when "101010" => aluout<=dr2;
when "001011" => aluout<=dr1 and dr2;
when "011011" => aluout<=(dr1 and dr2)-1;
when "101011" => aluout<=dr1 and dr2;
when "001100" => aluout<=dr1+dr1+1;
when "011100" => aluout<=dr1 or dr1;
when "101100" => aluout<=x"01";
when "001101" => aluout<=(dr1 or dr2)+dr1+1;
when "011101" => aluout<=(dr1 or dr2)+dr1;
when "101101" => aluout<=dr1 or(not dr2);
when "001110" => aluout<=(dr1 or (not dr2))+dr1+1;
when "011110" => aluout<=(dr1 or (not dr2))+dr1;
when "101110" => aluout<=dr1 or dr2;
when "001111" => aluout<=dr1;
when "011111" => aluout<=dr1-1;
when "101111" => aluout<=dr1;
when others => aluout<=x"ff";
end case;
end process;
bus_reg<=k when sw_bus='0' else
r4 when r4_bus='0' else
r5 when r5_bus='0' else
aluout when alu_bus='0' else
d;
d<=bus_reg when (sw_bus='0' or r4_bus='0' or r5_bus='0' or alu_bus='0') else
(others=>'Z');
end rtl;
波形图如下：
我想要达到的结果
因为写报告需要改动波形图并且给予改动后变化的解释，所以需要理解波形图个个元件的含义，希望能简单解释一下波形图每一行的含义，然后我自己改动一下，解释代码如果太长可以只解释波形图，
EP2C5T144C8N是一款Cyclone II FPGA, 8in速度等级144引脚TQFP封装. 该器件采用TSMC 90nm low-k介电常数工艺制造, 300mm晶圆, 确保快速可用性与低成本. 通过减少硅片面积, Cyclone II器件可以支持复杂的单芯片数字系统, 其成本可与ASIC相媲美. 它可提供相比90nm FPGA高60％的性能与一半的功耗. Cyclone II FPGA的低成本与优秀的优化特性, 使其成为广泛应用的理想解决方案. Cyclone II器件支持Nios II嵌入式处理器, 允许用户实施定制的嵌入式处理解决方案.
文档：
https://www.farnell.com/datasheets/2331889.pdf
————————————
8位全加器可由2个4位的全加器串联组成，因此，先由一个半加器构成一个全加器，再由4个1位全加器构成一个4位全加器并封装成元器件。加法器间的进位可以串行方式实现，即将低位加法器的进位输出cout与相临的高位加法器的最低进位输入信号cin相接最高位的输出即为两数之和。最后一个Cout输出进位，D8显示。
时序仿真
1、建立波形文件。为此设计建立一个波形测试文件。选择File项及其New，再选择右侧New窗中的vector Waveform file项，打开波形编辑窗。
2、输入信号节点。在波形编辑窗的左方双击鼠标，在出现的窗口中选择Node finder，在弹出的窗口中首先点击List键，这时左窗口将列出该项设计所以利用中间的“=》”键将需要观察的信号选到右栏中。
3设定仿真时间宽度。选择edit项及其End TIme选项，在End TIme选择窗中选择适当的仿真时间域，本次实验由于是八位的全加器，为避免延迟太大不利于显示，可将End TIme 设置为50ms，以便有足够长的观察时间和便于分析的波形仿真波形图。
4、波形文件存盘。选择File项及其Save as选项，按OK键即可。存盘窗中波形文件名是默认的（这里是adder.scf所以直接存盘即可。
5、运行仿真器。点击processing中的Start simulaTIon选项，如图是仿真运算完成后的时序波形。注意，刚进入如图所示的窗口时，应该将最下方的滑标拖向最左侧，以便可观察到初始波形。

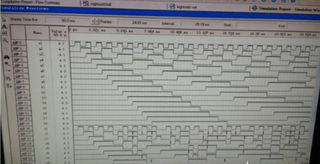

仿真波形图
分组后的波形图
1.首先为此工程建立一个放置与此工程相关的所有文件的文件夹，认为工作库（Work Library）。本项设计我的文件夹取名为8位全加器。

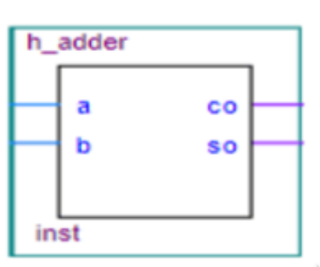

2. 选FileNew，在弹的New对话框中选择Device Design Files 页的原理图文件编辑输入项Block diagram\Schematic File，画半加器原理图。 3. 另存自己的工程，将已设计好的图文件命名为：h_adder.bdf，并保存在此文件夹内。编译通过之后，将该半加器封装入库待设计1位全加器的时候调用。

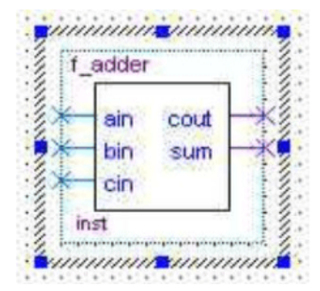

4. 利用封装后的半加器画1位的全加器，并封装成元器件。
5. 利用封装后的1位全加器，将4个1位全加器串行，画4位的全加器，并封装成元器件。

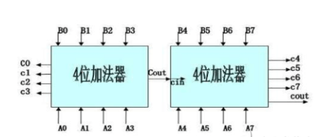

6. 将2个4位全加器元器件串行，按照实验原理设计8位全加器。
7．运行并调试成功。
8. 锁引脚，
9. 连接USB。
按START运行。
VHDL源程序
4位二进制并行加法器的源程序ADDER4B.VHD --ADDER4B.VHD LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY ADDER4B IS
PORT（C4： IN STD_LOGIC;
A4： IN STD_LOGIC_VECTOR（3 DOWNTO 0）; B4： IN STD_LOGIC_VECTOR（3 DOWNTO 0）;
S4： OUT STD_LOGIC_VECTOR（3 DOWNTO 0）; CO4： OUT STD_LOGIC）; END ENTITY ADDER4B;
ARCHITECTURE ART OF ADDER4B IS
SIGNAL S5： STD_LOGIC_VECTOR（4 DOWNTO 0）; SIGNAL A5， B5： STD_LOGIC_VECTOR（4 DOWNTO 0）; BEGIN
A5《=‘0’& A4; B5《=‘0’& B4; S5《=A5+B5+C4;
S4《=S5（3 DOWNTO 0）; CO4《=S5（4）;
END ARCHITECTURE ART； --ADDER8B.VHD LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY ADDER8B IS
PORT（C8:IN STD_LOGIC;
A8:IN STD_LOGIC_VECTOR（7 DOWNTO 0）; B8:IN STD_LOGIC_VECTOR（7 DOWNTO 0）; S8:OUT STD_LOGIC_VECTOR（7 DOWNTO 0）; CO8:OUT STD_LOGIC）; END ENTITY ADDER8B;
ARCHITECTURE ART OF ADDER8B IS COMPONENT ADDER4B IS PORT（C4:IN STD_LOGIC;
A4:IN STD_LOGIC_VECTOR（3 DOWNTO 0）; B4:IN STD_LOGIC_VECTOR（3 DOWNTO 0）; S4:OUT STD_LOGIC_VECTOR（3 DOWNTO 0）; CO4:OUT STD_LOGIC）; END COMPONENT ADDER4B; SIGNAL SC:STD_LOGIC; BEGIN
U1:ADDER4B
PORT MAP（C4=》C8，A4=》A8（3 DOWNTO 0），B4=》B8（3 DOWNTO 0）， S4=》S8（3 DOWNTO 0），CO4=》SC）; U2:ADDER4B
PORT MAP（C4=》SC，A4=》A8（7 DOWNTO 4），B4=》B8（7 DOWNTO 4）， S4=》S8（7 DOWNTO 4），CO4=》CO8）; END ARCHITECTURE ART;

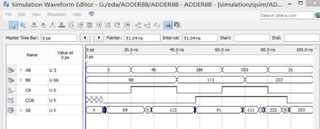

在程序调试和仿真时，我们要使用自底向上的方法进行，也就是对于含有多个模块的设计，我们要先从底层模块进行调试和仿真，再进行更高层次模块的调试和仿真，最后进行顶层模块的调试与仿真。下图分别使用Quartus II 8.0对ADDER4B和ADDER8B进行时序仿真的结果。
ADDER4B的时序仿真结果
ADDER8B的时序仿真结果
在程序调试和仿真时，我们要使用自底向上的方法进行，也就是对于含有多个模块的设计，我们要先从底层模块进行调试和仿真，再进行更高层次模块的调试和仿真，最后进行顶层模块的调试与仿真。
给你个资料参考一下
https://www.elecfans.com/article/88/131/sz/2017/20171124585457.html
【8位运算器实验 计算机组成原理,计算机组成原理-运算器组成实验.doc】https://minipro.baidu.com/ma/qrcode/parser?app_key=y1lpwNoOyVpW33XOPd72rzN4aUS43Y3O&launchid=f3b82b5e-b6a3-45ba-a6cc-a00d8d4eb5ec&path=%2Fpages%2Fblog%2Findex%3FblogId%3D118776862%26_swebFromHost%3Dbaiduboxapp
