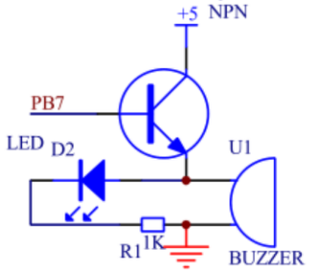

各位经验丰富的能不能为我这种刚学习的解释一下这张图，我不确定，

电路通过NPN型三极管在发射极串连一个电阻、一个LED灯、和一个蜂鸣器，与单片机连接从而达到控制蜂鸣器是否报警，其中的电阻是为了保护电路，LED灯起到警示作用，当三极管的基极为高电平时，三极管导通，LED指示灯亮、蜂鸣器工作发出声音。当三极管的基极为低电平时，三极管不导通，蜂鸣器不工作。报警装置中的蜂鸣器采用有源蜂鸣器。对不对啊

这图可以用来驱动有源蜂鸣器，如果是无源蜂鸣器需要并联个保护二极管。
需要注意的是有源蜂鸣器的工作电压，需要确定pb7输出的高电平电压是多少，这个电压Vpb7-0.6才是三极管输出到蜂鸣器的电压，3.3v cpu io输出的电压较低，可能带不动这个有源蜂鸣器。
