在已知阈值电压和电路其他参数情况下,如何选择开关型mos管型号

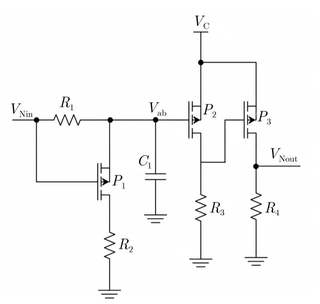

已知电路与参数如下:
Vth(P1)=–0.5 V, Vth(P2)=Vth(P3)=–1 V, VC=2V, R1=R2=3k, R3=R4=1k, C1=10 uF。

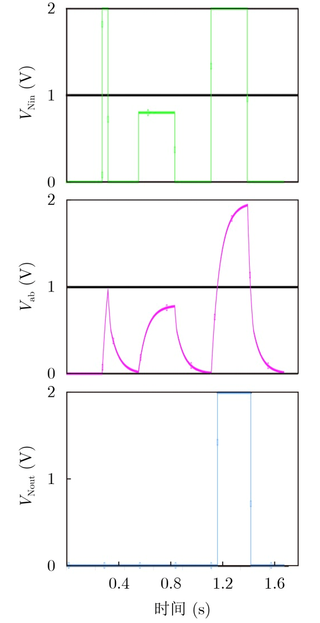

想要的仿真结果如下:
我用的仿真软件是pspice,有试几个感觉合适的型号,但结果并不理想,几乎没有输出电压,都是uV级别的,不知道应该如何选择型号,请求指点~~
