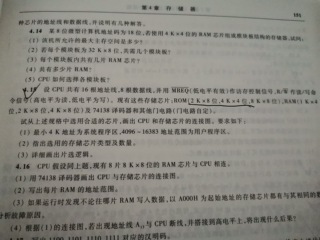

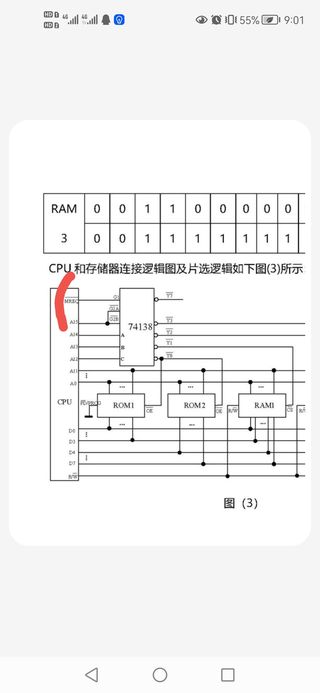

计算机组成原理，图中题mreq为什么接的是g1，不应该接g2a或g2b吗
你的理解是对的 MREQ 上面有条线，是反相输出， #MREQ 是低电平有效，就不该接 G1 ,应该接 G2A 或 G2B.
MRED低电平有效说的是他自己收到低电平才发挥作用，从而发出高电平信号来连接译码器，使译码器正常工作。
这个138译码器只有在G1为高电平，G2A、G2B为低电平的时候，输出端才受输入端控制。所以就不用加非门啦。
（个人见解）
