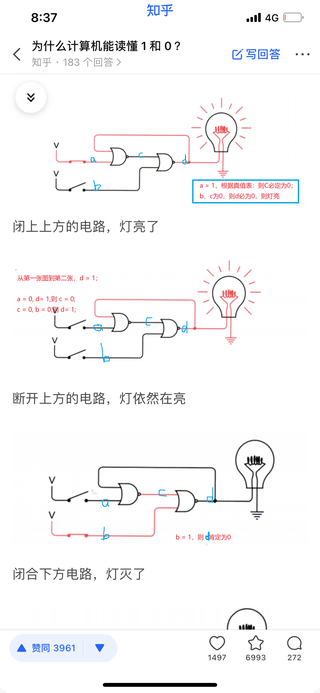

最近看了编码这本书，对里面触发器电路原理不太清楚，请大家解答一下

真心不理解为什么两个开关断开了，灯泡还能亮

那个符号是或门电路吧？我觉得下面两种都是错的吧

从一个大的角度，我猜你想知道“为什么两个开关关上了，不给电路供电，但电灯还能亮”。那是因为门电路也是需要电源的，第二张图中电灯的电能来自于门电路。
所以当或非门满足输出为高电平的条件，即使不直接给电路供电，门电路也会有输出的

1、上面的门电路都是 或非门 电路；先理解好 或非门 电路的真值表
或非门真值表
输入端A 输入端B 输出Y
0 0 1
0 1 0
1 0 0
1 1 0

首先这里的灯代表的是输出逻辑,灯亮就是1灯没就是0,实际上逻辑门有供电端,(图中没有画出),所以即使已经断电,逻辑门还是上电状态,可以正常工作
