PIC单片机 485串口一直通信不了，困扰一周了

我现在想要pic单片机和电脑进行EUSART串口通信，我这个是

第一部分单片机上：pic片子tx接板子上的max485的DI（逻辑分析仪观察波形正确）；

第二部分板子上：有一个插件J把A、B引出板子了；

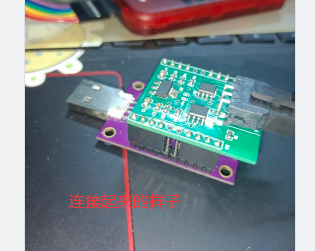

第三部分usb转485转换器上：引出的A、B线链接232转485模块（这个模块是拼接的，下面紫色小板子是焊FT232HQ芯片，上面绿色小班子有max485芯片。我查了这个ft232好像可以直接转485电平。）

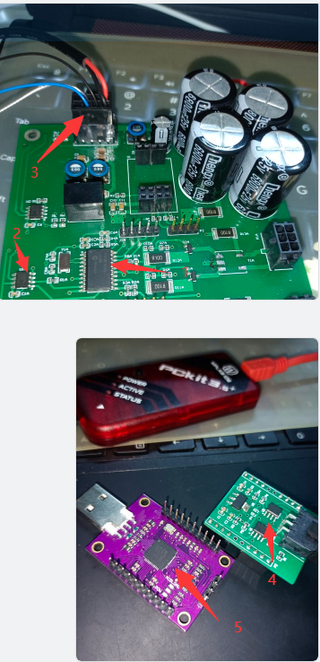

如图：

1--pic

2--开发板上max485

3--插件J

4--usb转485组件上的两个max485

5--FT232HQ

问题：
我是用printf语句检查通信情况，程序没问题，现在完全和电脑无法通信没任何显示。现在逻辑分析仪观察片子上的TX引脚波形和开发板上max485的DI波形一致均正确，而开发板上max485的A、B没有波形，是应该有波形吗？A、B波形和DI波形有什么联系呢？接下来我需要怎么排查错误呢？开发板上max485的RE、DE引脚是连到pic的DR引脚的，这个需要怎么配置吗？
