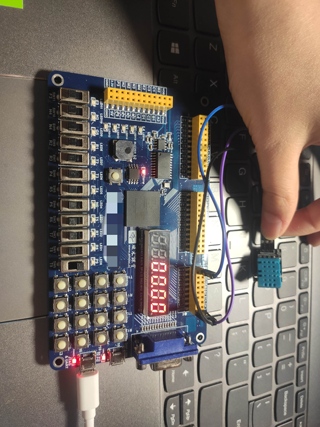

dht11上板子没反应？（FPGA）
有上拉电阻
状态机和时序图一致
用示波器看波形发现板子发出20ms低电平的开始信号后检测不到传感器的响应，一直重复发起始信号后延时等待的部分
两个传感器都是这样
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2021/05/31 17:26:55
// Design Name:
// Module Name: dht11
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module dht11_drive(
input sys_clk,
input rst_n,
inout dht11,//dht11单总线
output reg [31:0] data_valid //有效数据
);
//parameter define
parameter POWER_ON_NUM =1000_000; //上电延时等待时间,单位us
//状态机各个状态
parameter st_power_on_wait = 3'd0; //上电延时等待
parameter st_low_20ms = 3'd1; //主机发送20ms低电平
parameter st_high_13us = 3'd2; //主机释放总线13us
parameter st_rec_low_83us = 3'd3; //接收83us低电平响应
parameter st_rec_high_87us = 3'd4; //等待87us高电平（准备接收数据）
parameter st_rec_data = 3'd5; //接收40位数据
parameter st_delay = 3'd6; //延时等待,延时完成后重新操作DHT11
//reg define
reg [2:0] cur_state ; //当前状态
reg [2:0] next_state ; //下一个状态
reg [4:0] clk_cnt ; //分频计数器
reg clk_1m ; //1Mhz时钟
reg [20:0] us_cnt ; //1微秒计数器
reg us_cnt_clr ; //1微秒计数器清零信号
reg [39:0] data_temp ; //缓存接收到的数据
reg step ; //数据采集状态
reg [5:0] data_cnt ; //接收数据用计数器
reg dht11_buffer; //DHT11输出信号
reg dht11_d0 ; //DHT11输入信号寄存器0
reg dht11_d1 ; //DHT11输入信号寄存器1
//wire define
wire dht11_pos ; //DHT11上升沿
wire dht11_neg ; //DHT11下降沿
//*****************************************************
//** main code
//*****************************************************
assign dht11 = dht11_buffer;
assign dht11_pos = ~dht11_d1 & dht11_d0; //采集上升沿
assign dht11_neg = dht11_d1 & ~dht11_d0; //采集下降沿
//得到1Mhz分频时钟
//系统时钟为50M通过偶分频得到1M时钟即50分频
//用计数器从0技术到50/2-1 偶分频N/2-1
//该项目使用1M分频是因为DHT11时序主要以us为单位
always @ (posedge sys_clk or negedge rst_n)
begin
if (!rst_n)
begin
clk_cnt <= 5'd0;
clk_1m <= 1'b0;
end
else if (clk_cnt < 5'd24)
clk_cnt <= clk_cnt + 1'b1;
else begin
clk_cnt <= 5'd0;
clk_1m <= ~ clk_1m;
end
end
//对DHT11输入信号连续寄存两次，用于边沿检测
always @ (posedge clk_1m or negedge rst_n)
begin
if (!rst_n)
begin
dht11_d0 <= 1'b1;
dht11_d1 <= 1'b1;
end
else begin
dht11_d0 <= dht11;
dht11_d1 <= dht11_d0;
end
end
//1微秒计数器
always @ (posedge clk_1m or negedge rst_n)
begin
if (!rst_n)
us_cnt <= 21'd0;
else if (us_cnt_clr)
us_cnt <= 21'd0;
else
us_cnt <= us_cnt + 1'b1;
end
//状态跳转
always @ (posedge clk_1m or negedge rst_n)
begin
if (!rst_n)
cur_state <= st_power_on_wait;//上电延时等待
else
cur_state <= next_state;
end
//状态机读取DHT11数据
always @ (posedge clk_1m or negedge rst_n)
begin
if(!rst_n)
begin
next_state <= st_power_on_wait;
data_temp <= 40'd0;
step <= 1'b0;
us_cnt_clr <= 1'b0;
data_cnt <= 6'd0;
dht11_buffer <= 1'bz;
end
else
begin
case (cur_state)
//上电后延时1秒等待DHT11稳定
st_power_on_wait:
begin
if(us_cnt < POWER_ON_NUM) //没有达到上电延迟时间1s
begin
dht11_buffer <= 1'bz; //空闲状态释放总线
us_cnt_clr <= 1'b0;
end
else
begin //进入下一状态，清零us计数器
next_state <= st_low_20ms;
us_cnt_clr <= 1'b1;
end
end
//FPGA发送起始信号（20ms的低电平）
st_low_20ms: //1
begin
if(us_cnt < 20000)
begin
dht11_buffer <= 1'b0; //起始信号为低电平
us_cnt_clr <= 1'b0;
end
else
begin
dht11_buffer <= 1'bz; //起始信号结束后释放总线
next_state <= st_high_13us;
us_cnt_clr <= 1'b1;
end
end
//等待DHT11的响应信号（等待10~20us）
st_high_13us://2
begin
if (us_cnt < 20)
begin
us_cnt_clr <= 1'b0;
if(dht11_neg)
begin //检测到DHT11响应信号
next_state <= st_rec_low_83us;
us_cnt_clr <= 1'b1;
end
end
else //超过20us未响应，重新进入延时
next_state <= st_delay;
end
//等待DHT11的83us低电平响应信号结束
st_rec_low_83us: //3
begin
if(dht11_pos)
next_state <= st_rec_high_87us;
end
//DHT11拉高87us通知FPGA准备接收数据
st_rec_high_87us:
begin
if(dht11_neg)
begin //准备时间结束
next_state <= st_rec_data;
us_cnt_clr <= 1'b1;
end
else
begin //高电平准备接收数据
data_cnt <= 6'd0;
data_temp <= 40'd0;
step <= 1'b0;
end
end
//连续接收40位数据
st_rec_data:
begin
case(step)
0: begin //接收数据低电平
if(dht11_pos) begin
step <= 1'b1;
us_cnt_clr <= 1'b1;
end
else //等待数据低电平结束
us_cnt_clr <= 1'b0;
end
1: begin //接收数据高电平
if(dht11_neg) begin
data_cnt <= data_cnt + 1'b1;
//判断接收数据为0/1
if(us_cnt < 60)
data_temp <= {data_temp[38:0],1'b0};//移位寄存器写法
else
data_temp <= {data_temp[38:0],1'b1};
step <= 1'b0;
us_cnt_clr <= 1'b1;
end
else //等待数据高电平结束
us_cnt_clr <= 1'b0;
end
endcase
if(data_cnt == 40) begin //数据传输结束，验证校验位
next_state <= st_delay;
if(data_temp[7:0] == data_temp[39:32] + data_temp[31:24]
+ data_temp[23:16] + data_temp[15:8])
data_valid <= data_temp[39:8];
end
end
//完成一次数据采集后延时2s
st_delay:begin
if(us_cnt < 2000_000)
us_cnt_clr <= 1'b0;
else begin //延时结束后重新发送起始信号
next_state <= st_low_20ms;
us_cnt_clr <= 1'b1;
end
end
endcase
end
end
endmodule
您好，请问您最后解决这个问题了吗，我现在也遇见了同样的问题
