51单片机键控流水灯——查询

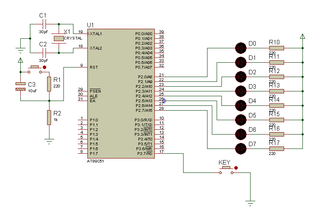

参照下图，实现当KEY键第1次按下时8个LED从上向下依次显示，KEY键第2次按下时LED从下向上依次显示。（作业完成后拍照上传）

1.画出程序流程图

2.

编写程序

参考GPT和自己的思路：

很高兴能为您提供帮助。

1.以下是51单片机键控流水灯的程序流程图：

![](https://i/

参考GPT和自己的思路：

1. 这是一个基本的51单片机流水灯控制程序，增加了键盘触发控制，程序流程如下：

• 初始化IO口，设置按键口为输入，LED口为输出；
• 开启LED灯的上升沿中断，用于实现LED灯依次从上向下亮起；
• 进入while循环，在循环内等待按键按下；
• 检测按键是否按下，如果按下则进入处理流程；
• 第一次按下，LED从上向下亮起，可以通过增加计数器count，控制灯亮起的次数；
• 第二次按下， LED从下向上亮起，同样可以通过计数器count控制灯亮起的次数；
• 处理完后等待按键释放；
• 完成流程。

2. 下面是基本的51单片机键控流水灯程序代码，可以根据自己的需求进行修改：

#include<reg52.h>

#define LED P2
sbit KEY1 = P1^0;

int count=0;//计数器初始化

void delay(int i)
{
    while(i--);
}

void up() interrupt 0 //LED时间控制
{
    if(count==8)
    {
        count=0;
    }
    LED= ~(1<<count); //通过移位实现LED灯依次亮起
    delay(10000);
    count++;
}

void main()
{
    P2=0xff; //初始化P2口，将LED熄灭
    IE=0x81; //开启中断
    IT0=1;    //中断类型为下降沿触发
    while(1)
    {
        if(KEY1==0) //检测按键是否按下
        {
            while(KEY1==0); //等待按键释放
            if(count==0) //第一次按下
            {
                while(count<=7) //LED从上向下亮起
                {
                    LED=~(1<<count);
                    delay(100000);
                    count++;
                }
            }
            else //第二次按下
            {
                count=7;
                while(count>=0) //LED从下向上亮起
                {
                    LED=~(1<<count);
                    delay(100000);
                    count--;
                }
            }
        }
    }
}
