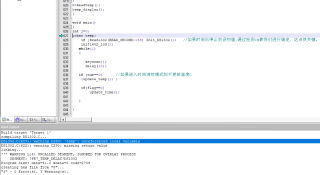

时间温度显示但是有警告温度也没有显示麻烦大佬瞧瞧
#include<reg52.h>
#include <math.h>
#include <intrins.h> //使用 _nop_()将会用到此头文件
#define uchar unsigned char
#define uint unsigned int
//ds1302寄存器宏定义
#define WRITE_SECOND 0x80
#define WRITE_MINUTE 0x82
#define WRITE_HOUR 0x84
#define WRITE_DATE 0x86
#define WRITE_MONTH 0x88
#define WRITE_DAY 0x8A
#define WRITE_YEAR 0x8C
#define READ_SECOND 0x81
#define READ_MINUTE 0x83
#define READ_HOUR 0x85
#define READ_DATE 0x87
#define READ_MONTH 0x89
#define READ_DAY 0x8B
#define READ_YEAR 0x8D
#define WRITE_PROTECT 0x8E
#define pos_year L1+0 //设置显示年的位置
#define pos_month L1+3
#define pos_date L1+6
#define pos_day L1+9
#define pos_hour L2+0
#define pos_minute L2+3
#define pos_sec L2+6
//1602连接定义
#define DATA P0
sbit RS1602=P2^6;
sbit RW1602=P2^5;
sbit E1602=P2^7;
#define L1 0x80 // 液晶显示第一行起始地址 然后再加上所有位序号（从0开始）
#define L2 0xc0 //液晶显示第二行起始地址 0x80+0x40
//1302管脚定义
sbit sclk=P3^6; // DS1302时钟信号 7脚
sbit clk_io=P3^4; // DS1302数据信号 6脚
sbit clk_rst=P3^5; // DS1302片选 5脚
//18b20定义
sbit DQ=P3^7; //定义DS18B20接口
uint t,tshi,tge,txs1,txs2; //温度显示用
unsigned int Readtemp(); //读取温度int temp;
void delay(uchar z);
void tmpDelay(int num); //延时函数
int get_temp(void); //获得温度
void tmpchange(void); //发送温度转换命令
void tmpwritebyte(uchar dat); //写一个字节到DS18B20里
uchar tmpread(void); //读一个字节
bit tmpreadbit(void); // 读一位
int temp;
void dsreset(void); //DS18B20初始化
void delayb(uint count); //delay
void temp_display(); //温度显示
//功能按键定义
sbit func_key=P3^0;
sbit inc_key=P3^2;
sbit dec_key=P3^3;
//地址、数据发送子程序
void delay(uchar);
void write1602_comd(uchar);
void write1602_data(uchar);
void init1602_lcd();
void keyscan();
void Init_DS1302();
void update_time();
uchar flag=0;
uchar code table1[]="09-10-30/5"; //初始化显示,主要用显示及保持格式符，不是初始值
uchar code table2[]="12:00:00"; //初始值在Init_DS1302()
void init1602_lcd()
{
int i;
write1602_comd(0x01);
write1602_comd(0x0c);
write1602_comd(0x06);
write1602_comd(0x3C); // 功能设置 ：2行显示模式，数据为8位。还有字体的设置。
write1602_comd(0x80); //设置第一行地址指针
for(i=0;i<10;i++) //初始化显示，用于显示格式符
{
write1602_data(table1[i]);
delay(20);
}
write1602_comd(0xc0); // 设置第二行地址指针
for(i=0;i<8;i++)
{
write1602_data(table2[i]);
delay(20);
}
}
void delay(uchar z)
{
uchar i,j;
for(j=z;j>0;j--)
for(i=125;i>0;i--);
}
void write1602_comd(uchar com)
{
RS1602=0;
DATA=com;
RW1602=0;
delay(5);
E1602=1;
delay(5);
E1602=0;
}
void write1602_data(uchar datatowrite)
{
RS1602=1;
DATA=datatowrite;
RW1602=0;
delay(5);
E1602=1;
delay(5);
E1602=0;
}
void writeds1602_byte(uchar dat)
{
uchar i,dat_w;
dat_w=dat; //数据送给变量dat_w
for(i=0;i<8;i++)
{
clk_io=0; //数据线先拉低
if(dat_w&0x01) //如果是1
{clk_io=1;}
else //如果是0
{clk_io=0;}
dat_w=dat_w>>1; //右移一位
sclk=0; //先拉低时钟信号
sclk=1; //拉高时钟信号
}
sclk=0; //写一字节完毕，拉低时钟信号
}
//-------------------------------
//---- 从DS1302读一字节 （下降沿有效） --------
//---- 读出数据时从低位0位到高位7 -----------
//-------------------------------
uchar readds1602_byte()
{
uchar i,k;
k=0;
for(i=0;i<8;i++)
{
k=k>>1;
if(clk_io)
{k=k|0x80;}
sclk=1; //先拉低时钟信号
sclk=0;
}
sclk=0;
return (k);
}
//-------------------------------
//---- 指定地址写一数据 --------
//-------------------------------
void Write1602(uchar add,uchar dat) //dat为十进制数
{
clk_rst=0;
sclk=0;
clk_rst=1; //拉高RST
writeds1602_byte(add); // 写地址
writeds1602_byte((dat/10<<4)|(dat%10)); // DS1302中的时间数据是BCD码形式
sclk=0;
clk_rst=0;
}
//-------------------------------
//---- 指定地址读出一数据 ------
//-------------------------------
uchar Read1302(uchar add)
{
uchar temp,dat1,dat2;
clk_rst=0;
sclk=0;
clk_rst=1;
writeds1602_byte(add);
temp=readds1602_byte(); //读取的数据为16进制
sclk=0; //读取完毕，拉低SCLK
clk_rst=0; //拉低SCLK
dat1=temp/16; //16进制转成BCD
dat2=temp%16;
temp=dat1*10+dat2; //转换成10进制数字
return (temp);
}
//初始化DS1302
void Init_DS1302(void)
{ //设置初始化时间
Write1602 (WRITE_PROTECT,0X00); delay(1); //禁止写保护
Write1602 (WRITE_SECOND,0x00); delay(1); //秒位初始化
Write1602 (WRITE_MINUTE,0x00);delay(1); //分钟初始化
Write1602 (WRITE_HOUR,0x0C); delay(1); //小时初始化
Write1602 (WRITE_DAY,0x01); delay(1); //星期初始化
Write1602 (WRITE_DATE,0x12);delay(1); //日初始化
Write1602 (WRITE_MONTH,0x05); delay(1); //月初始化
Write1602 (WRITE_YEAR,0x09); delay(1); //年初始化
Write1602 (WRITE_PROTECT,0x80); delay(1);//允许写保护
}
/*************** 以下为：读写年、月、日、时、分、秒的子程序*******************/
/*不包括星期在内
功能：从DS1302中读出时间和日期，并在1602液晶上显示出来
三个参数分别为：1.读时间日期存储器地址 2.写入的十位光标地址 3.个位光标地址 */
void read_write_date_time(uchar _1302_addr, _1602_addr) //把1302的com_addr
{
uchar high,low,get_data;
Write1602 (WRITE_PROTECT,0x00);
delay(1); //禁止写保护
get_data=Read1302(_1302_addr); //秒
high=get_data/10;
low=get_data%10;
write1602_comd(_1602_addr);// 设置第二行地址指针
write1602_data(high+0X30);
write1602_data(low+0X30);
Write1602 (WRITE_PROTECT,0x80); delay(1); //允许写保护
}
void write_lcd(uchar cusr_addr,time_data )
{
uchar hour_wei,ge_wei;
hour_wei=time_data/10;
ge_wei=time_data%10;
write1602_comd(cusr_addr);// 设置第二行地址指针
write1602_data(hour_wei+0X30);
write1602_data(ge_wei+0X30);
}
void update_time()
{
uchar xq;
read_write_date_time(READ_HOUR,L2); //小时
read_write_date_time(READ_MINUTE,L2+3);
read_write_date_time(READ_SECOND,L2+6);
read_write_date_time(READ_YEAR,L1);
read_write_date_time(READ_MONTH,L1+3);
read_write_date_time(READ_DATE,L1+6); //日期
xq=Read1302(READ_DAY); //星期
write1602_comd(L1+9);
write1602_data(xq+0X30);
Write1602 (WRITE_PROTECT,0x80); //允许写保护
}
//键盘处理
uchar first=1,num,second,minute,hour,day,date,month,year;
void keyscan()
{
if(first==1) //读取当前值，用于调整的基准
{
second=Read1302(READ_SECOND);
minute=Read1302(READ_MINUTE);
hour=Read1302(READ_HOUR);
day=Read1302(READ_DAY);
date=Read1302(READ_DATE);
month=Read1302(READ_MONTH);
year=Read1302(READ_YEAR);
}
first=0;
if(func_key==0)
{
delay(5);
if(func_key==0)
{
num++;
flag=1;
while(!func_key);
if(num==1)
{
clk_rst=0; //停止时钟转换
write1602_comd(pos_sec); //调整秒 将光标移动到秒位置
write1602_comd(0x0f); //光标闪烁
}
}
if(num==2)
{
write1602_comd(pos_minute); //将光标移动到分钟
}
if(num==3)
{
write1602_comd(pos_hour); //将光标移动到小时
}
if(num==4)
{
write1602_comd(pos_day); //将光标移动到星期
}
if(num==5)
{
write1602_comd(pos_date); //将光标移动到日
}
if(num==6)
{
write1602_comd(pos_month); //将光标移动到月
}
if(num==7)
{
write1602_comd(pos_year); //将光标移动到年
}
if(num==8) //保存调整后的数据
{
num=0;
write1602_comd(0x0c); //光标停止闪烁
flag=0;
clk_rst=1; //开始时钟转换
Write1602 (WRITE_PROTECT,0x00);delay(1); //禁止写保护
Write1602(WRITE_SECOND,second);delay(1); //秒位初始化 ,写入DS1302
Write1602(WRITE_MINUTE,minute); delay(1); //分钟初始化
Write1602(WRITE_HOUR,hour); delay(1); //小时初始化
Write1602(WRITE_DAY,day); delay(1); //星期初始化
Write1602(WRITE_DATE,date); delay(1); //日初始化
Write1602(WRITE_MONTH,month); delay(1); //月时初始化
Write1602(WRITE_YEAR,year); delay(1); //年时初始化
Write1602 (WRITE_PROTECT,0x80); delay(1); //允许写保护
first=1; //用于下次调整时重新读当前值
}
}
if(num!=0)
{
if(inc_key==0)
{
delay(1);
if(inc_key==0)
{
while(!inc_key);
if(num==1) //秒
{
second++;
if(second==60)
second=0;
write_lcd(pos_sec,second);//秒位初始化，写入液晶显示
write1602_comd(pos_sec); //置光标
}
if(num==2) //分
{
minute++;
if(minute==60)
minute=0;
write_lcd(pos_minute,minute);
write1602_comd(pos_minute); //置光标
}
if(num==3) //时
{
hour++;
if(hour==24)
hour=0;
write_lcd(pos_hour,hour);
write1602_comd(pos_hour); //置光标
}
if(num==4) //星期
{
day++;
if(day==8)
day=1;
write1602_comd(pos_day); //置光标
write1602_data(day+0X30);
}
if(num==5) //日
{
date++;
if(date==32)
date=1;
write_lcd(pos_date,date);
write1602_comd(pos_date); //置光标
}
if(num==6) //月
{
month++;
if(month==13)
month=1;
write_lcd(pos_month,month);
write1602_comd(pos_month); //置光标
}
if(num==7) //年
{
year++;
if(year==99)
hour=0;
write_lcd(pos_year,year);
write1602_comd(pos_year); //置光标
}
}
}
if(dec_key==0)
{
delay(1);
if(dec_key==0)
{
while(!dec_key);
if(num==1) //秒
{
second--;
if(second==-1)
second=59;
write_lcd(pos_sec,second);//秒位初始化，写入液晶显示
write1602_comd(pos_sec); //置光标
}
if(num==2) //分
{
minute--;
if(minute==-1)
minute=59;
write_lcd(pos_minute,minute);
write1602_comd(pos_minute); //置光标
}
if(num==3) //时
{
hour--;
if(hour==-1)
hour=23;
write_lcd(pos_hour,hour);
write1602_comd(pos_hour); //置光标
}
if(num==4) //星期
{
day--;
if(day==0)
day=7;
write1602_comd(pos_day); //置光标
write1602_data(day+0X30);
}
if(num==5) //日
{
date--;
if(date==0)
date=31;
write_lcd(pos_date,date);
write1602_comd(pos_date); //置光标
}
if(num==6) //月
{
month--;
if(month==0)
month=12;
write_lcd(pos_month,month);
write1602_comd(pos_month); //置光标
}
if(num==7) //年
{
year--;
if(year==0)
hour=15;
write_lcd(pos_year,year);
write1602_comd(pos_year); //置光标
}
}
}
}
}
/******************************温度获取相关的函数——开始********************************************************************/
void temp_display()
{
tshi=t/1000;
tge=t/100%10;
txs1=t/10%10;
txs2=t%10;
write1602_comd(0xc0+10);
write1602_data(tshi+0x30);
write1602_comd(0xc0+11);
write1602_data(tge+0x30);
write1602_comd(0xc0+12);
write1602_data('.');
write1602_comd(0xc0+13);
write1602_data(txs1+0x30);
write1602_comd(0xc0+14);
write1602_data(txs2+0x30);
write1602_comd(0xc0+15);
write1602_data('C');
}
void Init_DS18B20() //初始化ds1820
{
unsigned char x=0;
DQ = 1; //DQ复位
tmpDelay(8); //稍做延时
DQ = 0; //单片机将DQ拉低
tmpDelay(80); //精确延时 大于 480us
DQ = 1; //拉高总线
tmpDelay(14);
x=DQ; //稍做延时后 如果x=0则初始化成功 x=1则初始化失败
tmpDelay(20);
}
unsigned char ReadOneChar()//读一个字节
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 给脉冲信号
dat>>=1;
DQ = 1; // 给脉冲信号
if(DQ)
dat|=0x80;
tmpDelay(4);
}
return(dat);
}
void WriteOneChar(unsigned char dat)//写一个字节
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0;
DQ = dat&0x01;
tmpDelay(5);
DQ = 1;
dat>>=1;
}
}
unsigned int Readtemp() //读取温度
{
unsigned char a=0;
unsigned char b=0;
unsigned int t=0;
double ty=0;
float tt=0;
Init_DS18B20();
WriteOneChar(0xCC); // 跳过读序号列号的操作
WriteOneChar(0x44); // 启动温度转换
Init_DS18B20();
WriteOneChar(0xCC); //跳过读序号列号的操作
WriteOneChar(0xBE); //读取温度寄存器
a=ReadOneChar(); //连续读两个字节数据 读低8位
b=ReadOneChar(); //读高8位
t=b;
t<<=8;
t=t|a; //两字节合成一个整型变量。
tt=t*0.0625; //得到真实十进制温度值，因为DS18B20可以精确到0.0625度，所以读回数据的最低位代表的是0.0625度
ty= tt*100+0.5; //放大100倍，这样做的目的将小数点后2位也转换为可显示数字，同时进行一个四舍五入操作。
return(ty);
}
void tmpDelay(int num)//延时函数
{
while(num--) ;
}
void temp_delay(uchar z)
{
uchar x;
for(;z>0;z--)
for(x=10;x>0;x--) ;
}
/******************************温度获取相关的函数——结束********************************************************************/
update_temp() //显示温度
{
t=Readtemp();
temp_display();
}
void main()
{
int j=0;
uchar temp;
if (Read1302(READ_SECOND)>59) Init_DS1302(); //如果时间已停止则设初值,通过检测CH寄存们进行确定，这点很关键。
init1602_lcd();
while(1)
{
keyscan();
delay(10);
if (num==0) //如果进入时间调校模式则不更新温度?
{update_temp(); }
if(flag==0)
update_time();
}
}
