Matlab中BPSK调制解调，基带信号和解调得出的信号不一样，为什么？望修改

BPSK调制解调代码：

%构造载波，产生8个码元，生成已调信号%

a=randsrc(1,8,[0:1]);%产生8个随机的二进制数

l=linspace(0,2*pi,50);%利用linspace函数创建数组,2pi长度取点50个模拟一个码元

f=sin(2*l);%生成载波

t=linspace(0,10*pi,400);%定义时轴length为10pi,取点400个，代表8个码元的总取样点数

out=1:400;%规定已调信号length

b=1:400;% 规定基带信号length

w=1:400;%规定载波length

%生成PSK信号%

for i=1:8

    if a(i)==0

      for j=1:50

          out(j+50*(i-1))=f(j); %若码元为0则将载波输出

      end

    else

      for j=1:50

          out(j+50*(i-1))=-f(j); %若码元为1则将载波反相输出

      end

    end

end

%输出载波和基带信号%

for i=1:8

    for j=1:50

        b(j+50*(i-1))=a(i); %b作为调制信号输出

        w(j+50*(i-1))=f(j); %w作为载波输出

    end

end

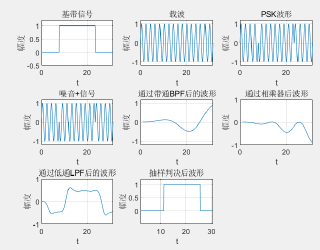

subplot(3,3,1),plot(t,b),axis([0 10*pi -0.5 1.2]), xlabel('t'),ylabel('幅度'),title('基带信号');grid on;

subplot(3,3,2),plot(t,w),axis([0 10*pi -1.2 1.2]), xlabel('t'),ylabel('幅度'),title('载波'); grid on;

subplot(3,3,3),plot(t,out),axis([0 10*pi -1.2 1.2]),xlabel('t'),ylabel('幅度'),title('PSK波形');grid on;

%已调信号加入高斯白噪声%

noise=awgn(out,80,'measured') ;             %产生噪音并加入到已调信号out中,信噪比80

subplot(334);

plot(t,noise);

ylabel('幅度');title('噪音+信号'); xlabel('t');

axis([0 10*pi -1.2 1.2]); grid on;

%信号通过BPF%

Fs=400;                                       %抽样频率400HZ

t=(1:400)*10*40/Fs;                             %时轴步进

[b,a]=ellip(4,0.1,40,[10,25]*2/Fs);                  %设计IIR-BPF

sf=filter(b,a,noise);                              %信号通过该滤波器

subplot(335);

plot(t,sf);                                      %画出信号通过该BPF的波形

xlabel('t'); ylabel('幅度');title('通过带通BPF后的波形');

axis([0 10*pi -1.2 1.2]);grid on;

%信号经过相乘器%

f=[f f f f f f f f];                   %%调整载波函数的长度，与BPF输出函数统一length

s=sf.*f;%信号与载波相乘

s=(-1).*s;

subplot(336);

plot(t,s);%画出信号通过该相乘器的波形

xlabel('t'); ylabel('幅度');title('通过相乘器后波形');

axis([0 10*pi -1 1]);grid on;

%信号通过LPF%

Fs=400;                                      %抽样频率400HZ

t=(1:400)*10*pi/Fs;                            %时轴步进

[b,a]=ellip(4,0.1,40,[10]*2/Fs);                   %设计IIR-LPF

sf=filter(b,a,s);                                %信号通过该滤波器

subplot(337);

plot(t,sf);                                     %画出信号通过该低通滤波器的波形

xlabel('t'); ylabel('幅度');title('通过低通LPF后的波形');

axis([0 10*pi -1 1]);grid on;

%抽样判决%

b=0.26;                                       %设置判决门限

for i=1:8

  for j=1:50

     if sf(j+50*(i-1))>b

        sf(j+50*(i-1))=1;                       %若sf>判决门限，说明此时码元为1

     else

        sf(j+50*(i-1))=0;                       %若sf<判决门限，说明此时码元为0

     end

  end

end

subplot(338);

plot(t,sf);                                      %画出信号通过抽样判决器的波形

xlabel('t'); ylabel('幅度');

title('抽样判决后波形');

axis([3 10*pi -0.5 1.2]);

grid on;

经过滤波器会产生时延
