enspvlan路由
IP地址分配
设备
接口
地址
掩码
网关
PC-1
E0/0/1
172.X.10.101
24
172.X.10.254
FTP服务器
E0/0/1
172.X.10.102
24
172.X.10.254
PC-2
E0/0/1
172.X.20.101
24
172.X.20.254
WWW服务器
E0/0/1
172.X.20.102
24
172.X.20.254
SW1
VLANIF2
172.X.10.100
24
N/A
VLANIF3
172.X.20.100
24
N/A
VLANIF4
172.X.30.100
24
N/A
VRRP
VRID1
172.X.10.254
24
N/A
VRRP
VRID2
172.X.20.254
24
N/A
SW2
VLANIF2
172.X.10.200
24
N/A
VLANIF3
172.X.20.200
24
N/A
VLANIF4
172.X.40.200
24
N/A
SW3
Vlan 10
SW4
Vlan20
AR1
G0/0/1
172.X.30.101
24
N/A
G0/0/2
172.X.40.101
24
N/A
G0/0/0
202.10.0.1
28
N/A
公网地址池
202.10.0.5-
202.10.0.14
AR2
G0/0/0
202.10.0.2
28
N/A
G0/0/1
202.10.23.2
24
N/A
G0/0/2
202.10.24.2
24
N/A
AR3
G0/0/1
202.10.23.3
24
N/A
G0/0/2
202.10.34.3
24
N/A
AR4
G0/0/1
202.10.24.4
24
N/A
G0/0/2
202.10.34.4
24
N/A
G0/0/0
202.10.1.254
24
N/A
Clinet1
E0/0/0
202.10.1.1
24
202.10.1.254
完成以下配置和测试任务：

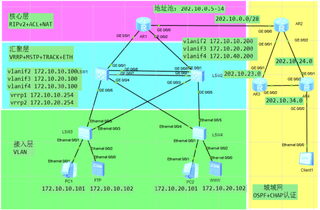

1. 搭建拓扑，配置计算机、服务器地址、网关。（10分）
2 完成配置交换机VLAN。（5分）
1）在交换设备SW1、SW2、SW3、SW4上创建VLAN2、VLAN3
2）在SW3、SW4下行端口配置默认VLAN,端口类型access，上行端口端口类型trunk，允许通过VLAN2，VLAN3。
3）将交换设备SW1、SW2下行端口类型设置为trunk，SW1、SW2下行端口配置允许通过的VLAN。
测试：在SW1上使用display vlan查看VLAN配置情况，并解释。
3.配置链路聚合。（5分）
SW1、SW2连接链路创建聚合链路Eth-trunk1，模式为手工链路负载均衡。分别在SW1、SW2上配置Eth-trunk1接口模式为trunk，允许通过VLAN2和VLAN3。
测试:SW1上查看Eth-trunk1接口情况dis Eth-trunk1。
4 配置VLAN三层接口实现VLAN间通信。（10分）
SW1、SW2上分别配置VLANIF2、VLANIF3接口，以实现VLAN间互通。在SW1、SW2上配置VLANIF4接口实现与AR1互联。
测试：使用PC1 ping PC2 ，验证不同VLAN用户的连通性并截图。
5 二层网络配置MSTP（10分）。
分别在SW1、SW2、SW3、SW4上配置MSTP。
1）配置SW1域名为RG1，创建实例MSTI1和实例MSTI2
[SW1] stp region-configuration //进入MST域视图。
[SW1-mst-region] region-name RG1 //配置域名为RG1。
[SW1-mst-region] instance 1 vlan 2 //将VLAN 2映射到实例1上。
[SW1-mst-region] instance 2 vlan 3 //将VLAN 3映射到实例2上。
[SW1-mst-region] active region-configuration //激活MST域的配置。
[SW1-mst-region] quit
同样，进行SW2配置。
SW3上配置域名RG1，创建实例MSTI1。
[SW3] stp region-configuration //进入MST域视图。
[SW3-mst-region] region-name RG1 //配置域名为RG1。
[SW3-mst-region] instance 1 vlan 2 //将VLAN 2映射到实例1上。
[SW3-mst-region] active region-configuration //激活MST域的配置。
[SW3-mst-region] quit
同理，SW4上配置域名RG1，创建实例MSTI2。
2）在域RG1内，配置MSTI1与MSTI2的根桥与备份根桥
配置MSTI1的根桥与备份根桥
[SW1] stp instance 1 root primary // 配置SW1为MSTI1的根桥。
[SW2] stp instance 1 root secondary //配置SW2为MSTI1的备份根桥。
配置MSTI2的根桥与备份根桥
[SW2] stp instance 2 root primary // 配置SW2为MSTI2的根桥。
[SW1] stp instance 2 root secondary // 配置SW1为MSTI2的备份根桥。
3）使能MSTP，实现破除环路
设备全局使能MSTP
[SW1] stp enable
同理，在SW2、SW3、SW4启动MSTP。
4）将与AR1相连SW1和SW2的上行路由端口配置为边缘端口。配置SW1路由端口。
[SW1] interface gigabitethernet 0/0/1
[SW1-GigabitEthernet0/0/1] stp edged-port enable
[SW1-GigabitEthernet0/0/1] quit
同样配置SW2的路由端口为stp边缘端口。
测试：在SW2上截图查看MSTP配置dis stp instance1 brief，dis stp instance2 brief。并简要解释。
6 配置VRRP备份组（10分）
在SW1和SW2上创建VRRP备份组1，配置SW1的优先级为120，抢占延时为20秒，作为Master设备；SW2的优先级为缺省值，作为Backup设备。
[SW1] interface vlanif 2
[SW1-Vlanif2] vrrp vrid 1 virtual-ip 172.X.10.254 //创建组号为1的VRRP备份组并为备份组指定虚拟IP地址172.X.10.254。
[SW1-Vlanif2] vrrp vrid 1 priority 120 //配置VRRP备份组1的优先级为120。
[SW1-Vlanif2] vrrp vrid 1 preempt-mode timer delay 20 //配置VRRP备份组1抢占延时为20秒。
[SW1-Vlanif2] quit
[SW2] interface vlanif 2
[SW2] vrrp vrid 1 virtual-ip 172.X.10.254 //创建组号为1的VRRP备份组并为备份组指定虚拟IP地址172.X.10.254。
[SW2-Vlanif2] quit
在SW1和SW2上创建VRRP备份组2，配置SW2的优先级为120，抢占延时为20秒，作为Master设备；SW1的优先级为缺省值，作为Backup设备。
[SW2] interface vlanif 3
[SW2-Vlanif3] vrrp vrid 2 virtual-ip 172.X.20.254 //创建组号为2的VRRP备份组并为备份组指定虚拟IP地址172.X.20.254。
[SW2-Vlanif3] vrrp vrid 2 priority 120 //配置VRRP备份组1的优先级为120。
[SW2-Vlanif3] vrrp vrid 2 preempt-mode timer delay 20 //配置VRRP备份组2抢占延时为20秒。
[SW2-Vlanif3] quit
[SW1] interface vlanif 3
[SW1-Vlanif3] vrrp vrid 2 virtual-ip 172.X.20.254 //创建组号为2的VRRP备份组并为备份组指定虚拟IP地址172.X.20.254。
[SW1-Vlanif3] quit
测试：在交换机SW2上display vrrp验证VRRP的配置结果，分别指出VRRP vrid2的Master和Backup设备。
7 配置VRRP1与TRACK1，VRRP2与TRACK2联动（5分）。
[SW1-Vlanif2]vrrp vrid 1 track interface g0/0/1 reduced 50
[SW2-Vlanif3]vrrp vrid 2 track interface g0/0/1 reduced 50
测试：关闭SW2的G0/0/1接口，再次指出VRRP vrid 2的Master和Backup设备，然后开启SW2的G0/0/1接口。
8 配置RIP协议。
在SW1、SW2、AR1上配置RIPv2，通告各相关接口网段，关闭路由汇总，实现内网互通。
9 配置AR1访问外网上的默认静态路由，并在AR1中发布RIP协议默认路由以实现SW1,SW2访问外网默认路由。
10 城域网配置。
1）配置城域网AR2,AR3，AR4间ospf协议（AR2连接AR1的网段不启用OSPF，AR4连接终端的网段不启用OSPF）。
2）配置终端Clinet的IP地址，网关。
3）AR2上发布direct路由到OSPF。AR4上发布direct路由到OSPF。
11 配置NAPT。
使内网的用户共享公网IP地址池202.10.0.5-202.10.0.14访问外网。
12 配置服务器静态NAT。
使内网的FTP和WWW服务器分别使用公网IP地址202.10.1.3和202.10.1.4对外提供服务；
Nat server protocol tcp global 202.10.1.3 ftp inside 172.10.10.101 ftp
Nat server protocol tcp global 202.10.1.4 www inside 172.10.10.102 www
13 性能测试
1）同时关闭SW1的G0/0/4和SW2的G0/0/3接口，测试PC1 到PC2的连通性并截图。而后再次开启接口。（5分）
2)验证路由。在SW1上使用dis ip routing-table protocol rip和dis ip routing-table查看路由学习情况并截图。AR2上查看OSPF LSDB，并截图说明LSA的类型和数量。AR2查看OSPF协议学习到的路由并截图。（10分）
3)分别测试PC1、PC2到Client的连通性，并在AR1的G0/0/0接口抓包，验证NAPT功能,并截图进行说明。（10分）
4)使用外网客户端client分别访问FTP服务器、www服务器并截图验证。（10分）
5）给出SW1、SW2、AR1、AR2全部配置代码，并保存网络的配置文件提交到云班课。（10分）
