STM32F103RCT6控制舵机的问题

int main()
{
	SysTick_Init(72);
pwm_init();	 //PWM初始化
	while(1)
	{
		delay_ms(100);
		TIM_SetCompare3(TIM4, 195);//0度
		delay_ms(100);
		TIM_SetCompare3(TIM4, 190);//45度
		delay_ms(100);
		TIM_SetCompare3(TIM4, 185);//90度
		delay_ms(100);
		TIM_SetCompare3(TIM4, 180);//135度
		delay_ms(100);
		TIM_SetCompare3(TIM4, 175);//180度
		delay_ms(100);
	}

这个是主函数

下面是pwm的函数

void pwm_init()
{
	GPIO_InitTypeDef GPIO_InitStructure;   //声明一个结构体变量，用来初始化GPIO

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;//声明一个结构体变量，用来初始化定时器

	TIM_OCInitTypeDef TIM_OCInitStructure;//根据TIM_OCInitStruct中指定的参数初始化外设TIMx

	/* 开启时钟 */
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	/*  配置GPIO的模式和IO口 */
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_8;// PB8
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;//复用推挽输出
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	//TIM4定时器初始化
	TIM_TimeBaseInitStructure.TIM_Period = 199; //PWM 频率=72000/(199+1)=36Khz//设置自动重装载寄存器周期的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7199;//设置用来作为TIMx时钟频率预分频值
	TIM_TimeBaseInitStructure.TIM_ClockDivision = 0;//设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;	//TIM向上计数模式
	TIM_TimeBaseInit(TIM4,&TIM_TimeBaseInitStructure);


	//PWM初始化	  //根据TIM_OCInitStruct中指定的参数初始化外设TIMx
	TIM_OCInitStructure.TIM_OCMode=TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OutputState=TIM_OutputState_Enable;//PWM输出使能
	TIM_OCInitStructure.TIM_OCPolarity=TIM_OCPolarity_Low;

	TIM_OC3Init(TIM4,&TIM_OCInitStructure);
	//注意此处初始化时TIM_OC1Init而不是TIM_OCInit，否则会出错。因为固件库的版本不一样。
	TIM_OC3PreloadConfig(TIM4, TIM_OCPreload_Enable);//使能或者失能TIMx在CCR1上的预装载寄存器
	TIM_Cmd(TIM4,ENABLE);//使能或者失能TIMx外设
}

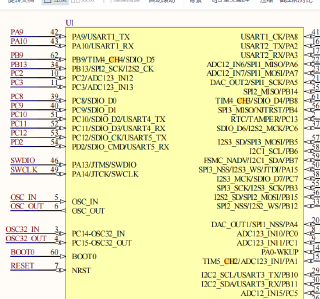

这是原理图

谢谢大家了

请问有什么问题呢？能否大概描述一下？？？
