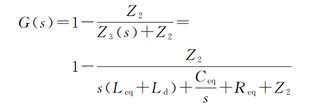

MATLAB 画出以下传递函数的伯德图

各参数我这边是有的 只是不知道要怎么去用代码去表达 请各位大佬慷慨解答 给个这样的例子就好 万分感谢

看看scipy库中的signal.lti()和signal.bode()等用法，给你一例子供学习借鉴。

import numpy as np
from scipy import signal
from matplotlib import pyplot as plt

# Coefficients in numerator of transfer function
num = [1]
# Coefficients in denominator of transfer function
# High order to low order, eg 1*s^2 + 0.1*s + 1
den = [1, 0.1, 1]

# Scan over zeta, a parameter for a second-order system
zetaRange = np.arange(0.1, 1.1, 0.1)

f1 = plt.figure()
for i in range(0, 9):
    den = [1, 2*zetaRange[i], 1]
    print (den)
    s1 = signal.lti(num, den)
    # Specify our own frequency range: np.arange(0.1, 5, 0.01)
    w, mag, phase = signal.bode(s1, np.arange(0.1, 5, 0.01).tolist())
    plt.semilogx(w, mag, color="blue", linewidth="1")
plt.xlabel("Frequency")
plt.ylabel("Magnitude")
plt.savefig("mag.png", dpi=300, format="png")

plt.figure()

for i in range(0, 9):
    den = [1, zetaRange[i], 1]
    s1 = signal.lti(num, den)
    w, mag, phase = signal.bode(s1, np.arange(0.1, 10, 0.02).tolist())
    plt.semilogx(w, phase, color="red", linewidth="1.1")
plt.xlabel("Frequency")
plt.ylabel("Amplitude")
plt.savefig("phase.png", dpi=300, format="png")
plt.show()
