求助！！！需要一个逆变器的解决方案实物，需求看图。

小白有 偿求助！！！！

有没有大佬做过这个？求教！

坐标广州

步骤1：准备

步骤2：让我们制作一个逆变器

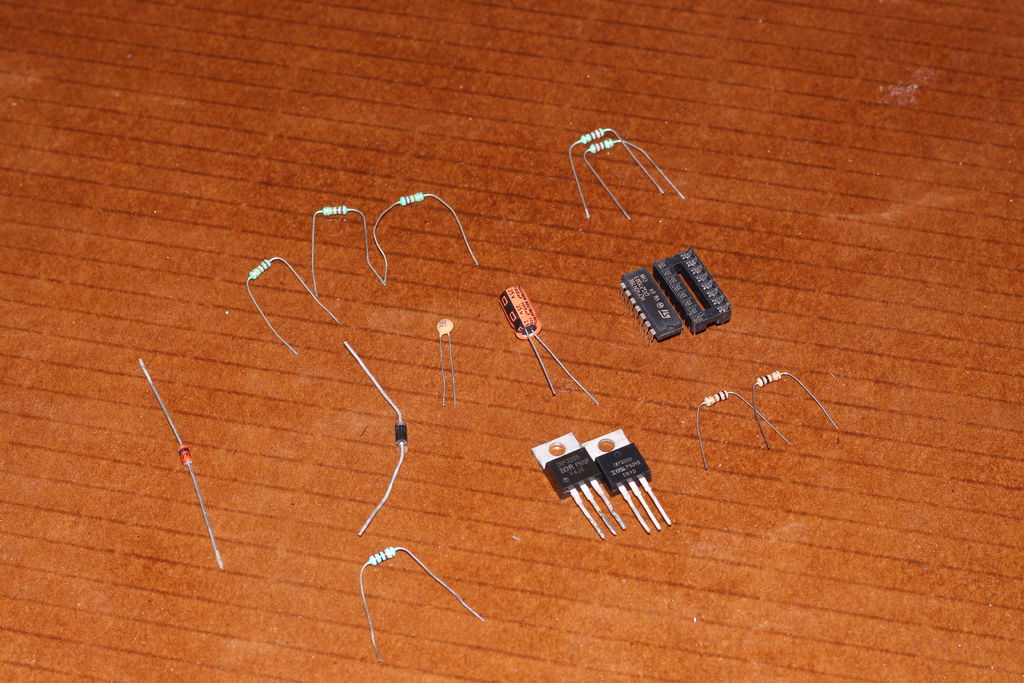

步骤3：零件清单

100W逆变器的制作教程

4047IC

14针IC插座

3*22K电阻

2*220欧姆电阻

100欧姆电阻

0.01uf电容器

2*IRF3205mosfet

100ufcap

10V齐纳

4007二极管

Varo板

第4步：电路图

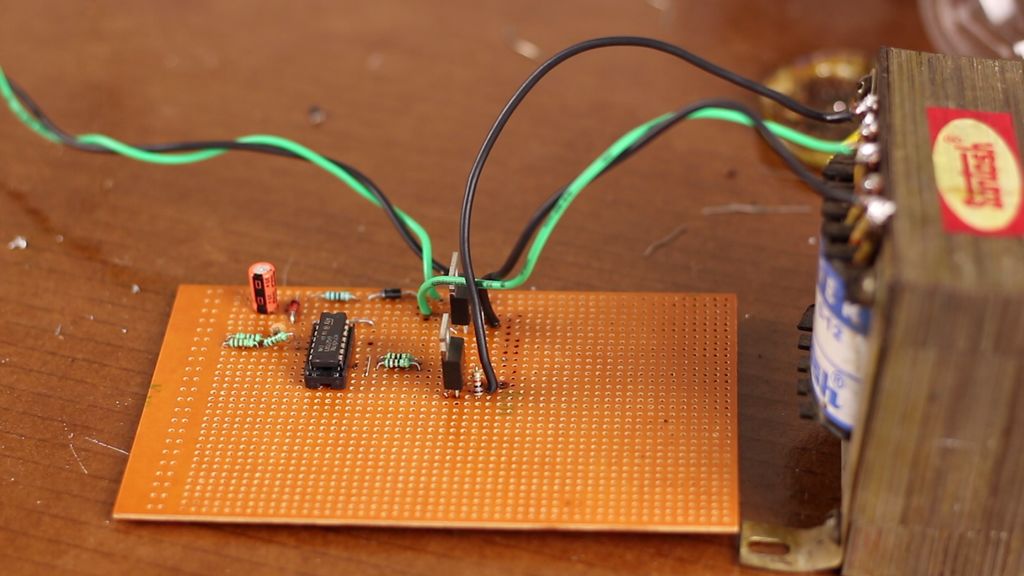

步骤5：焊接后的一些图片

步骤6：变压器信息

我使用的是12-6-0-6-125安培变压器，您可以将其称为120VA变压器。您可以使用任何类型的12-0-12变压器。

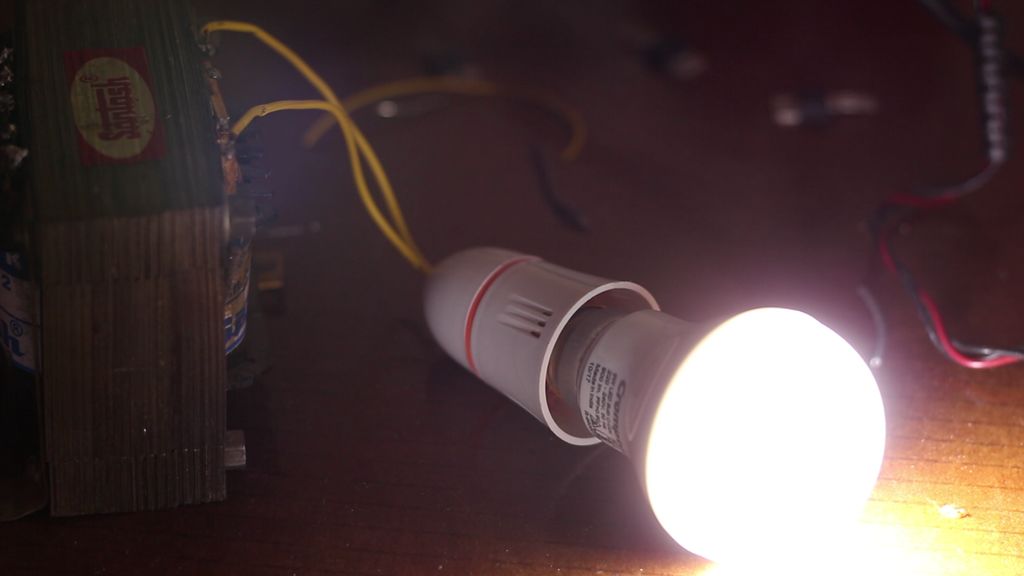

步骤7：现在可以使用逆变器了

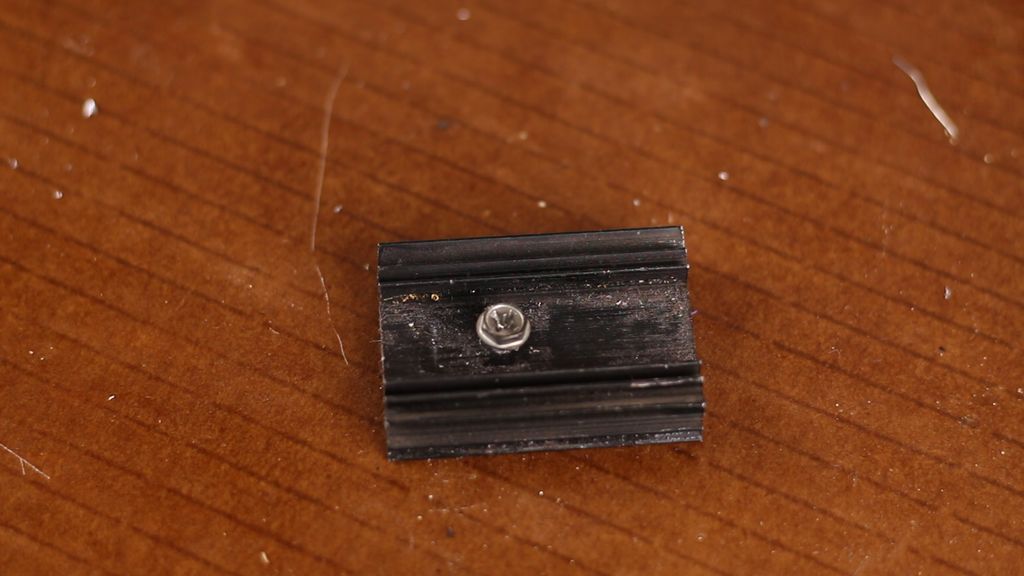

该逆变器可以处理高达100w的负载，但请注意，在100w的负载上，应将散热器与这些MOSFET一起使用。
