本地tomcat通过nginx配置，代理和https，出现很蛋疼的问题

前提：nginx和tomcat都在同一台机器上，nginx代理tomcat并做ssl,外网访问出现以下图一和图二状况，不知道是tomcat还是nginx的错？

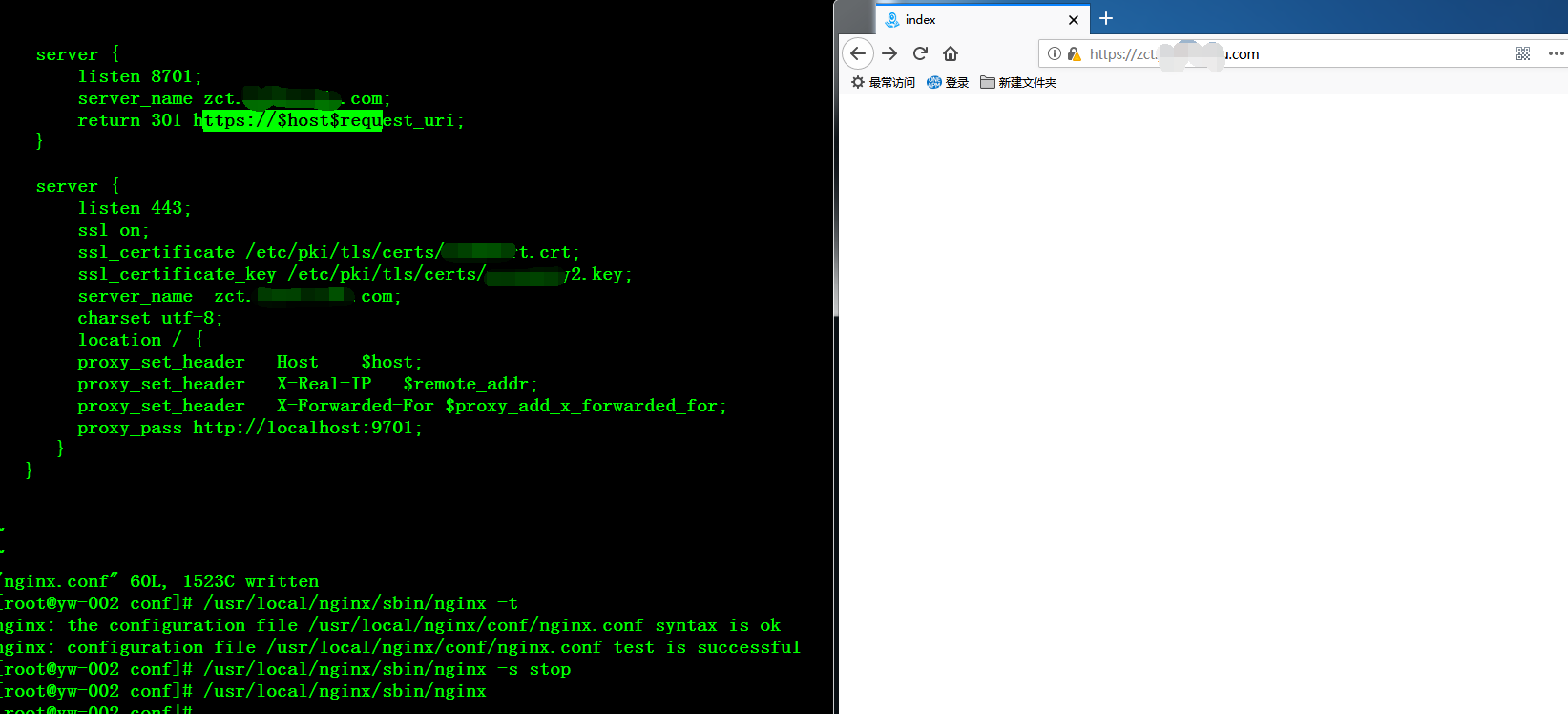

图一：nginx配置和访问结果，访问都 http的域名+端口形式跳到https上
图二：nginx配置和访问结果，访问都 http的域名+端口形式跳到https上，只加了划红线的地方
图三：是本机tomcat 正常访问的页面

然后我们进入tomcat，
cd  你的tomcat路径/conf/

vi  server.xml

找到<Connector port="8080" protocol="HTTP/1.1" 这一行，修改为，

connectionTimeout="20000"
redirectPort="443"
proxyPort="443" />

然后修改HOST里的value值，我这里修改为

unpackWARs="true" autoDeploy="true">

     <Valve className="org.apache.catalina.valves.RemoteIpValve"
              remoteIpHeader="x-forwarded-for"
               remoteIpProxiesHeader="x-forwarded-by"
               protocolHeader="x-forwarded-proto" />
  </Host>

参考地址：https://blog.csdn.net/rkun595/article/details/71012484

nginx的配置有问题，和tomcat无关。
图2的配置是错的，应该用图1的配置，但是proxy_pass地址需要再调整一下。
直接访问 http://192.168.2.208:9701 是什么结果？空白页面，还是跳转到login.jsp？
