了解定时器/计数器的工作原理。
掌握定时器/计数器的寄存器配置方法。
掌握定时器的使用方法。
结合按键检测和动态扫描显示实验,设计一个时钟程序。
要求:
使用8位数码管显示时、分、秒,之间用减号间隔
一、首先来回顾一下按键延时消抖

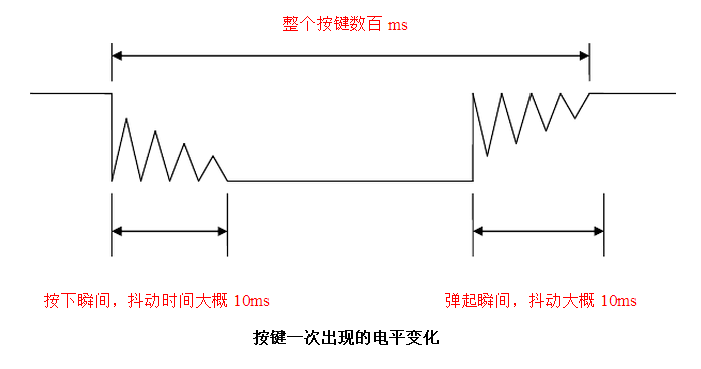

按键由于是机械结构,按下的时候难免产生抖动,一般抖动会在按下的时候与松开的时候产生,抖动时间大概是10ms
于是针对按键抖动就有了延时消抖的一种简单的解决方法:
二、按键消抖代码
方法一: 按下按键损耗的时间取决于按下按键到松开的时间,至少10ms,按下按键后CPU不再执行其他指令,直到按键松开,应用能力弱

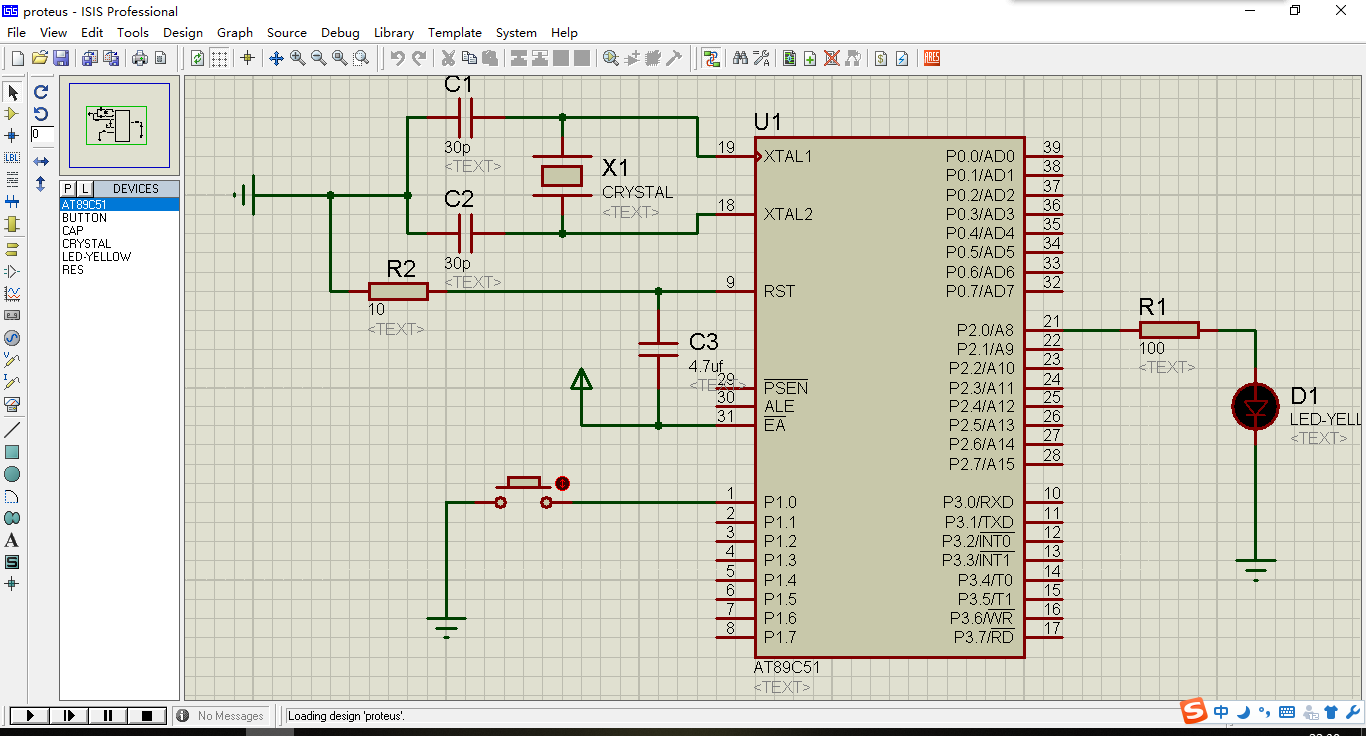

代码作用:按下按键led状态取反,按下按键需要等待松开
#include <reg51.h>
sbit key=P1^0; //定义key为P1.0
sbit led=P2^0; //定义LED为P2.0
void delay_ms(unsigned int t) //ms延时
{
unsigned int i,j;
for(i=0; i<t; i++)
for(j=0; j<120; j++);
}
void main(void)
{
while(1)
{
if(key==0) //读P1.0引脚,如果引脚为低电平,则进入if
{
delay_ms(10); //延时10ms消抖
if(key==0) //再次判断按键是否按下,防止干扰,增强稳定
{
led = !led;//led状态改变
while(key==0);//等待按键松开,防止往下执行
}
}
}
}
方法二: (无while)按下按键损耗的时间大约10ms,无需等待,按下按键期间可以进行其他操作,应用能力较强
代码作用:按下按键led状态取反,按下按键不需要等待松开
#include <reg51.h>
sbit key=P1^0; //定义key为P1.0
sbit led=P2^0; //定义LED为P2.0
void delay_ms(unsigned int t) //ms延时
{
unsigned int i,j;
for(i=0; i<t; i++)
for(j=0; j<120; j++);
}
void main(void)
{
int key_up=1; //按键松开标志位
while(1)
{
if(key==0 && key_up==1)//判断按键是否按下
{
delay_ms(10);//延时消抖
key_up=0;//防止循环执行按键控制程序
if(key==0) //再次判断,排除是松开状态或外界杂波干扰
{
led1=!led1;
}
}
else if(key==1) key_up=1;//无按键按下改为松开状态
}
}
可以看到,延时消抖最大的弊端就是有延时,至少要消耗10ms~20ms的时间,对于我们来说10ms或许很短,但对于一些高性能的MCU来说,那就是能执行几万条指令的时间
